Ремонт БП - ACER AL1716

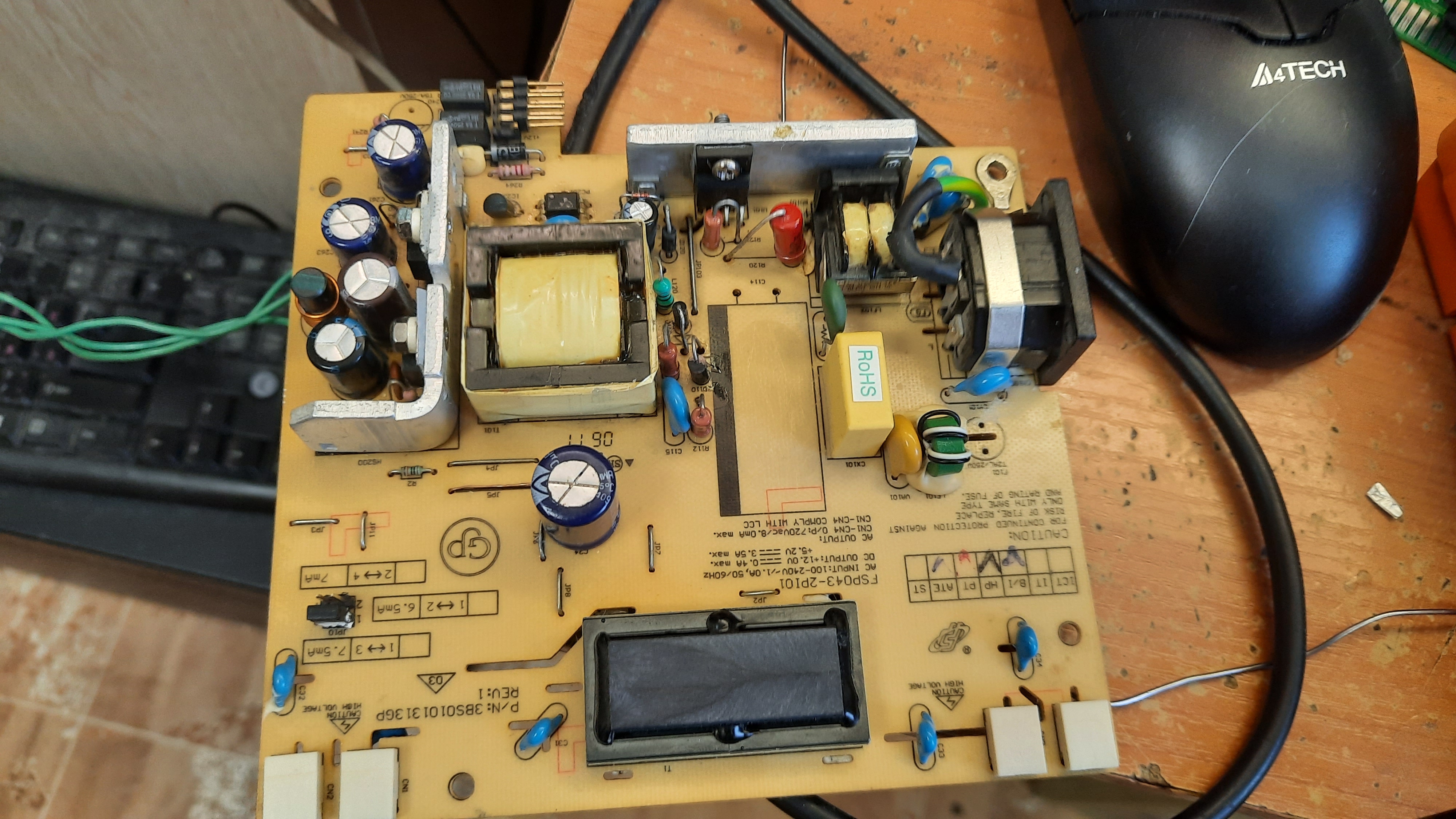

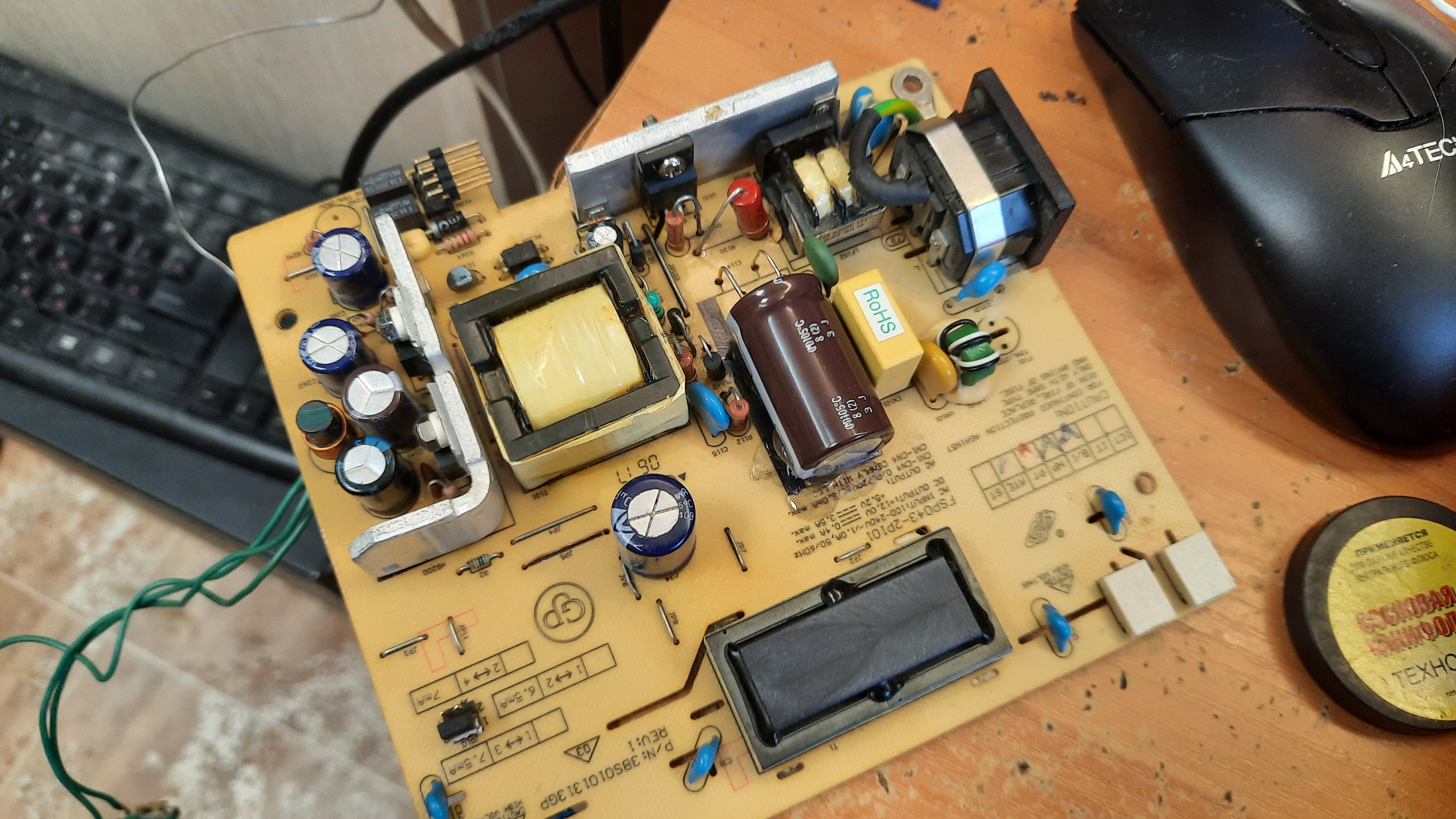

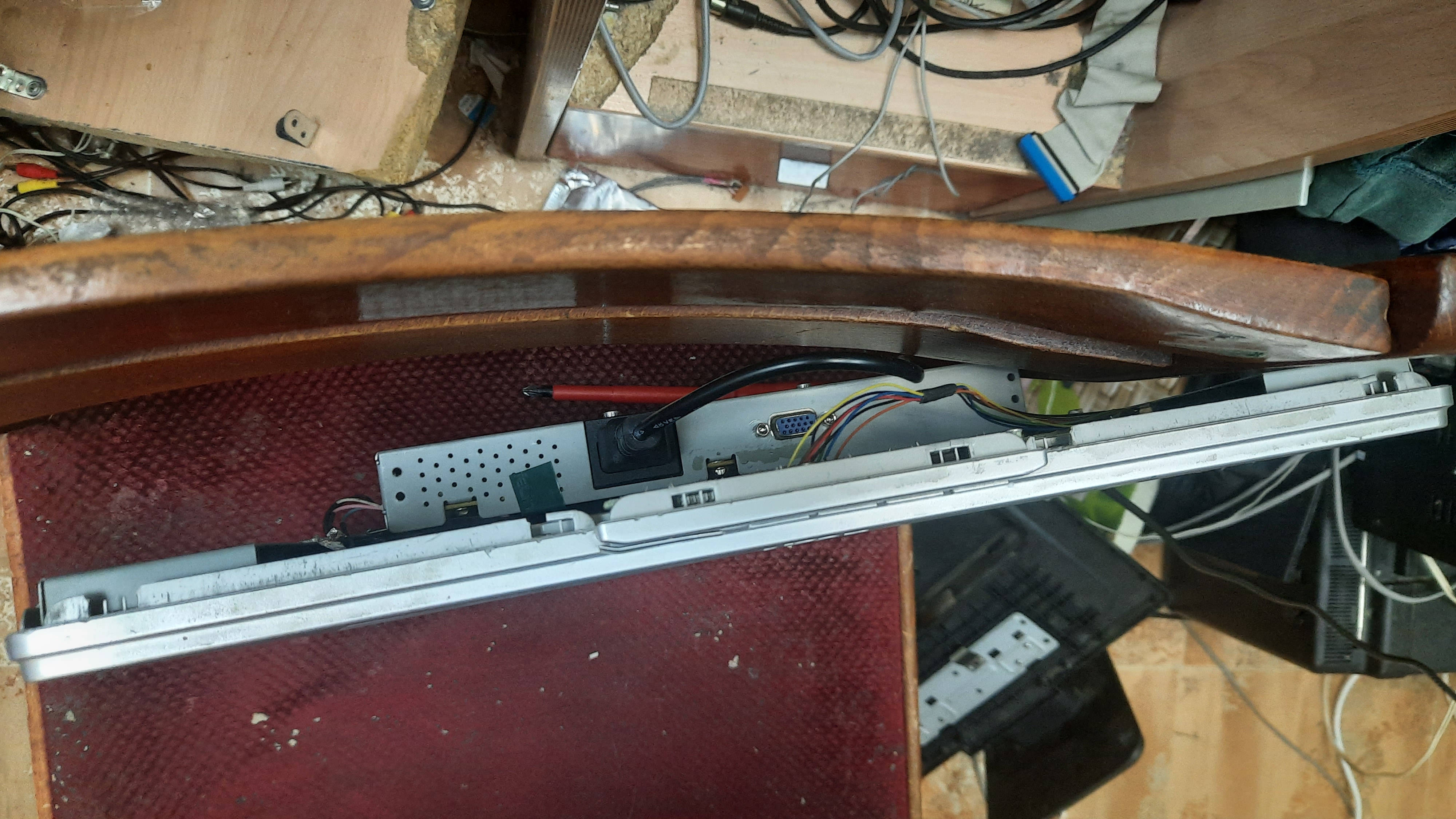

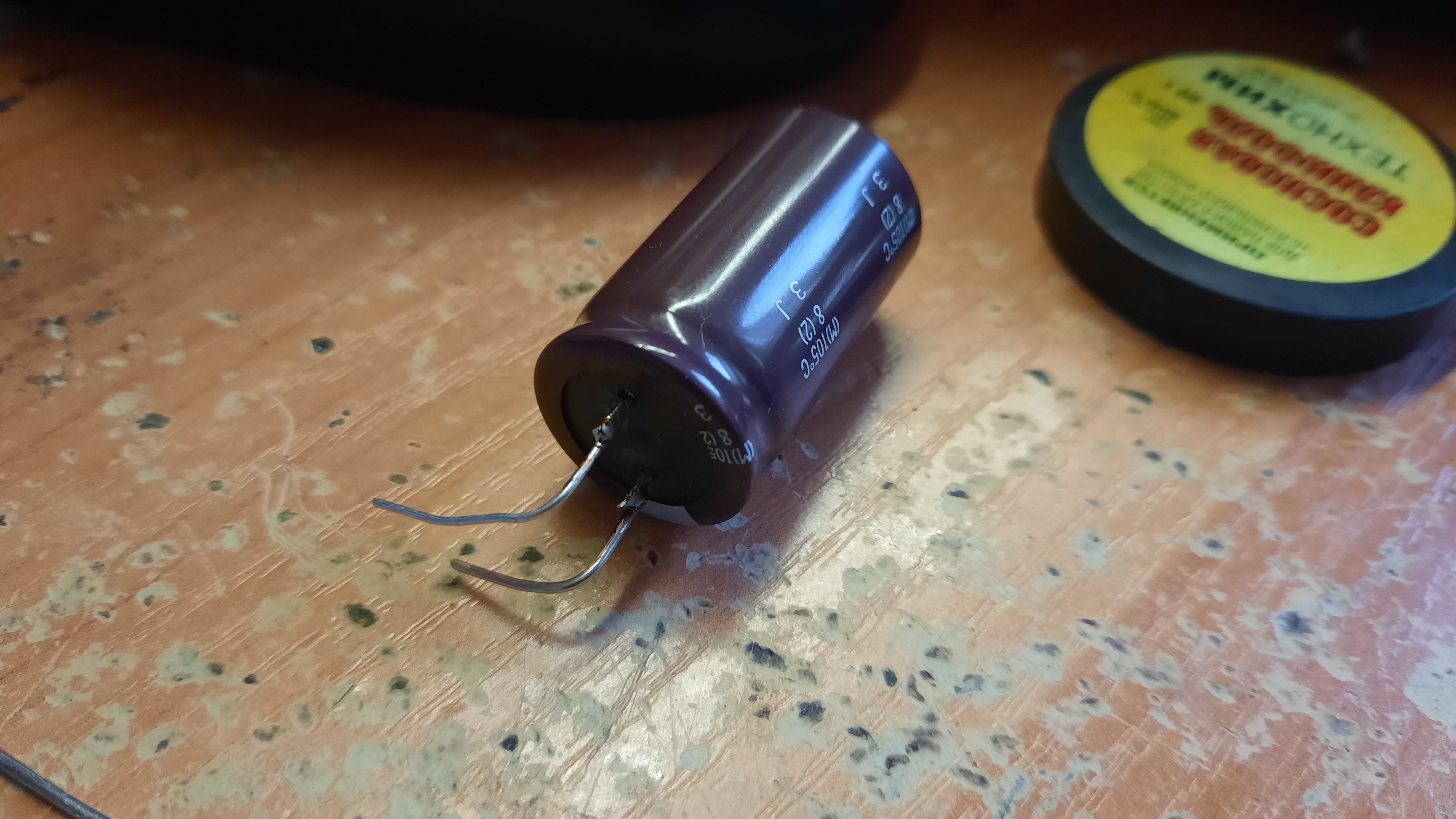

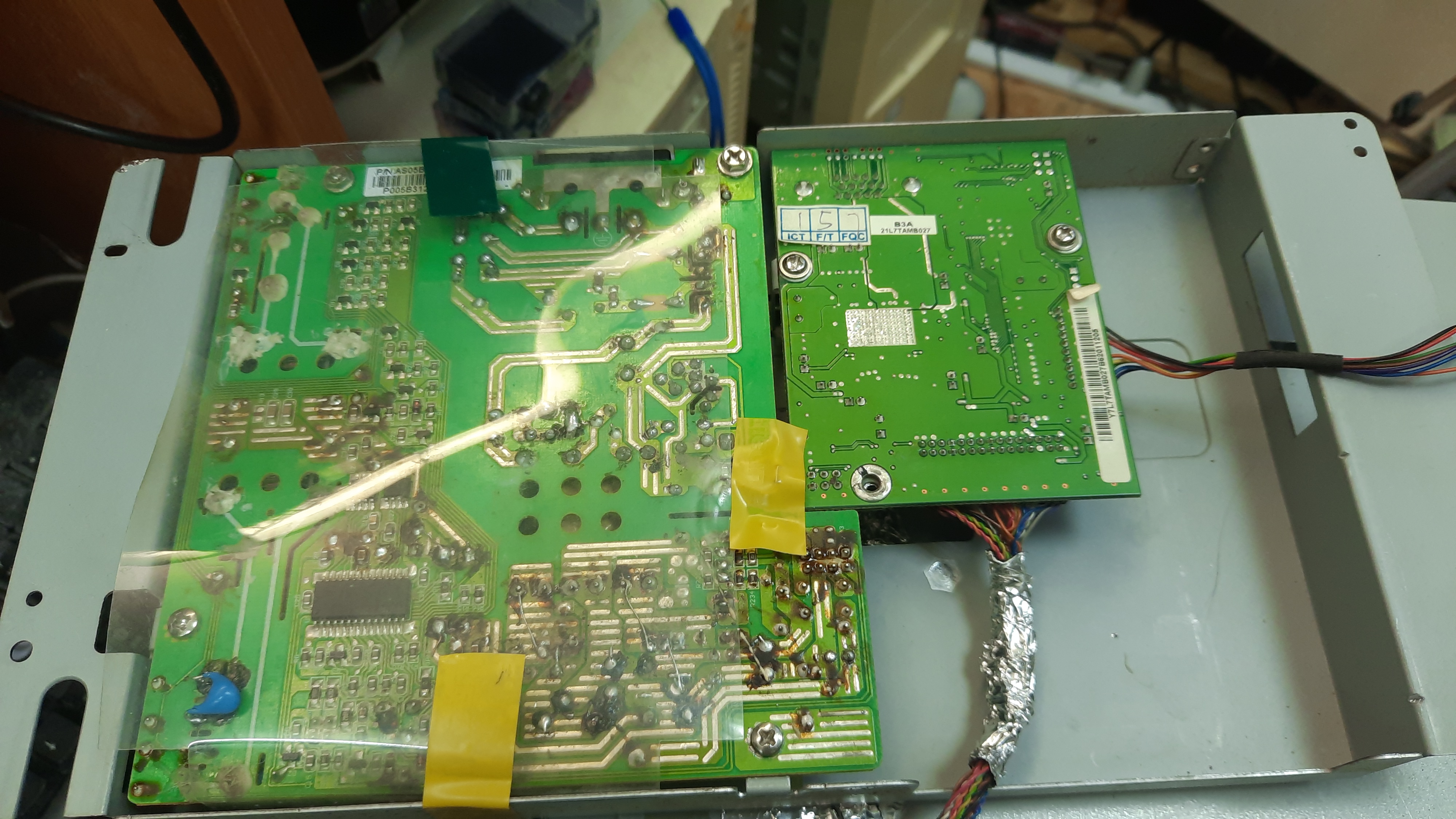

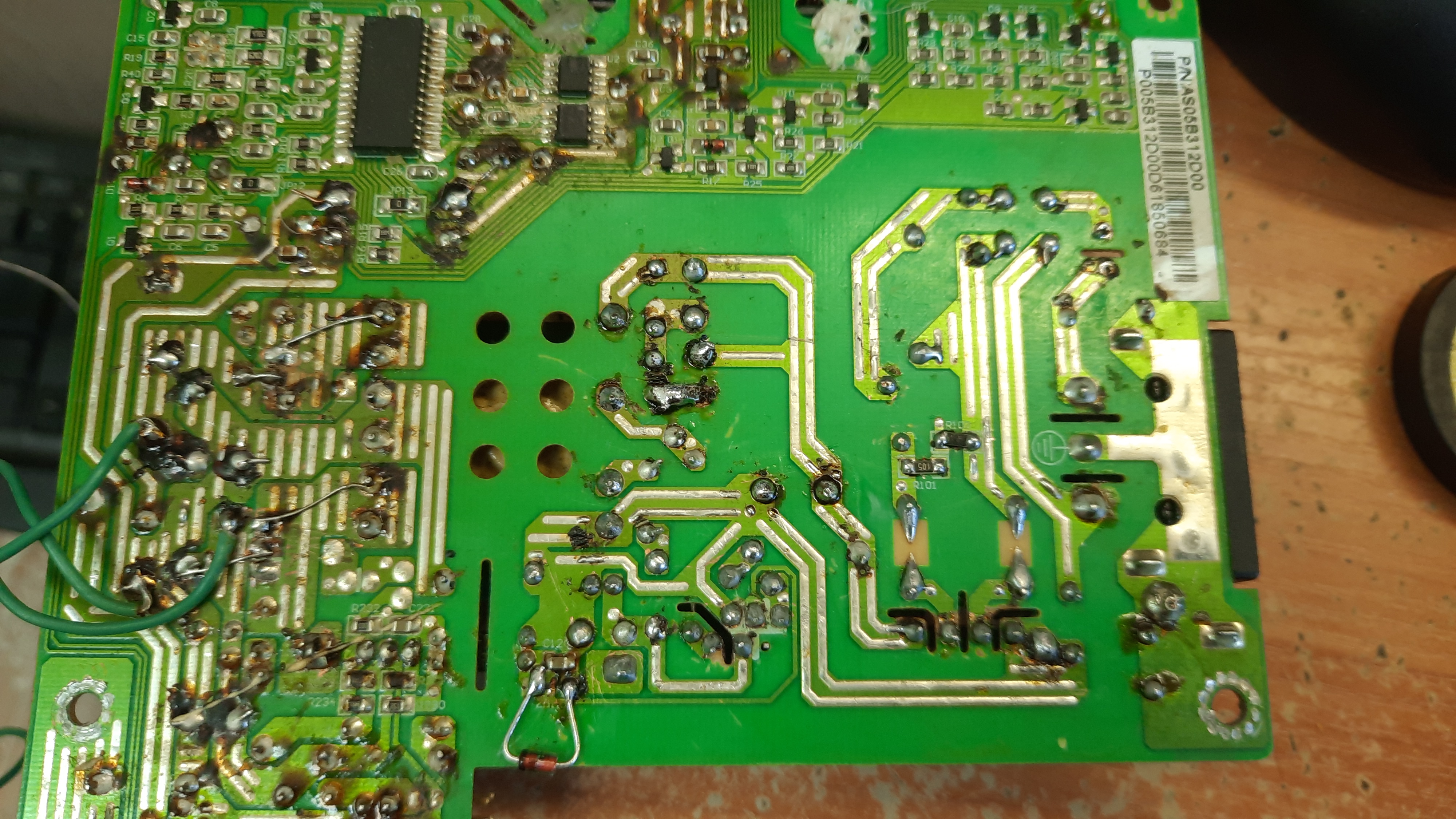

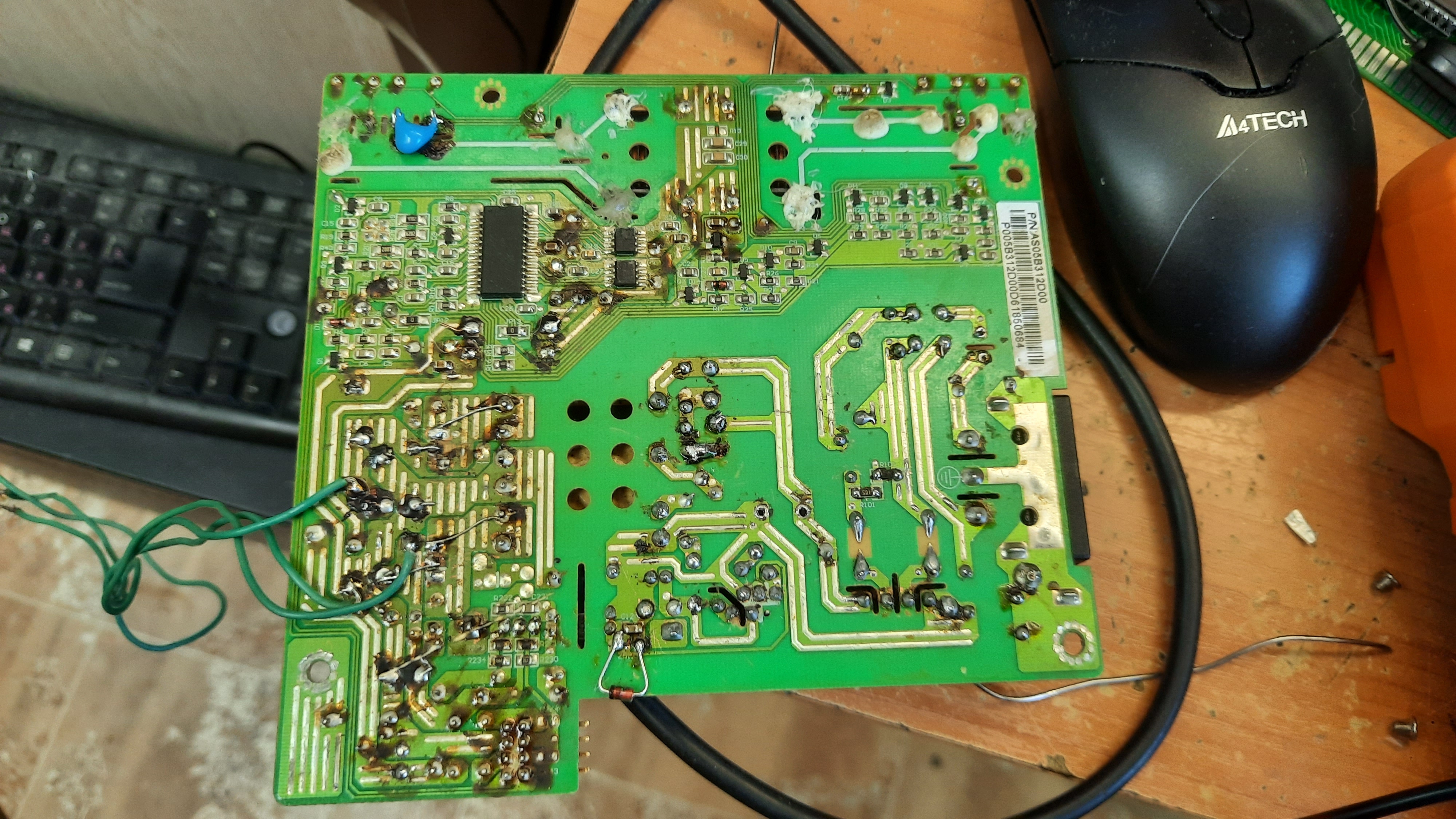

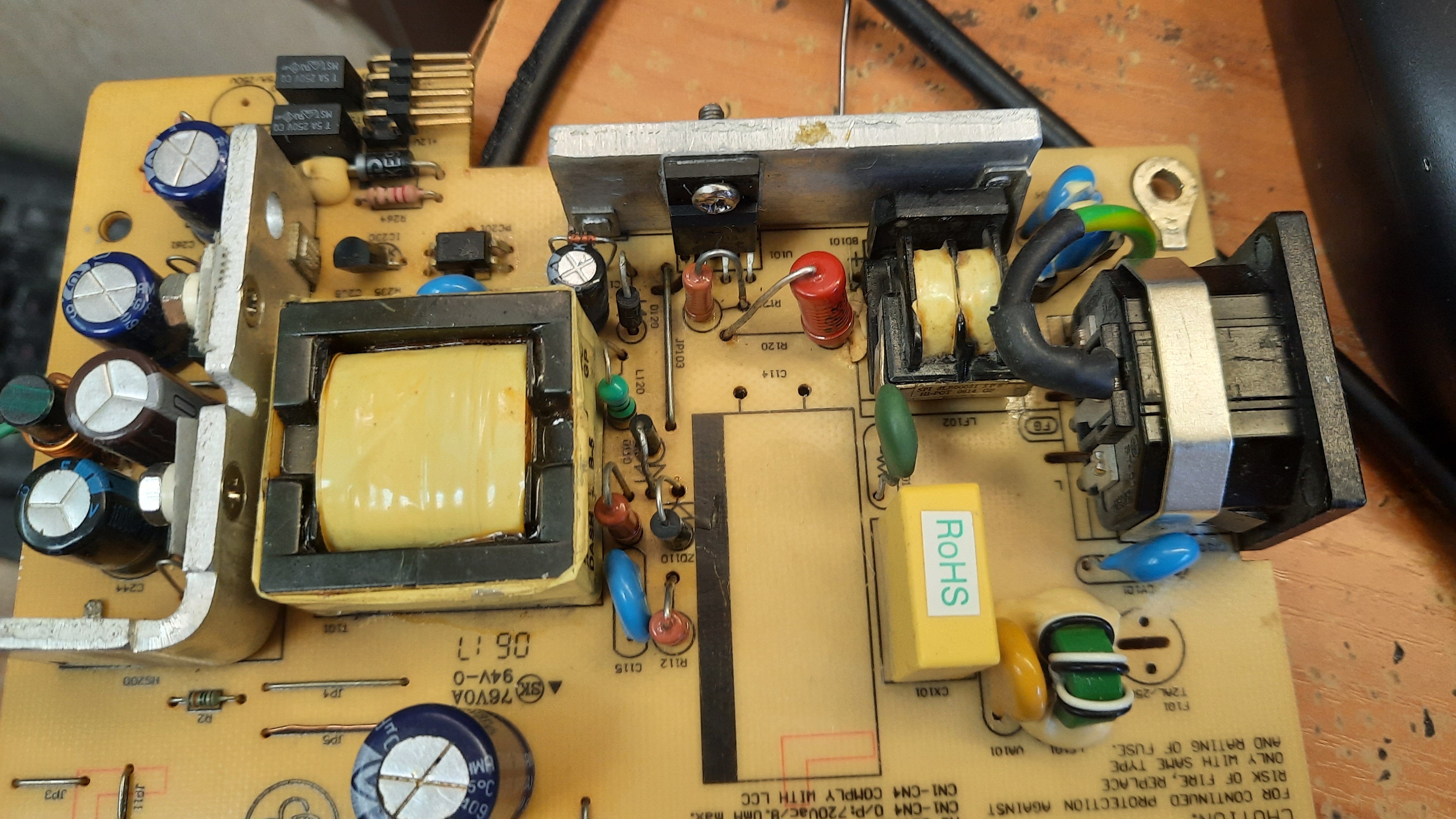

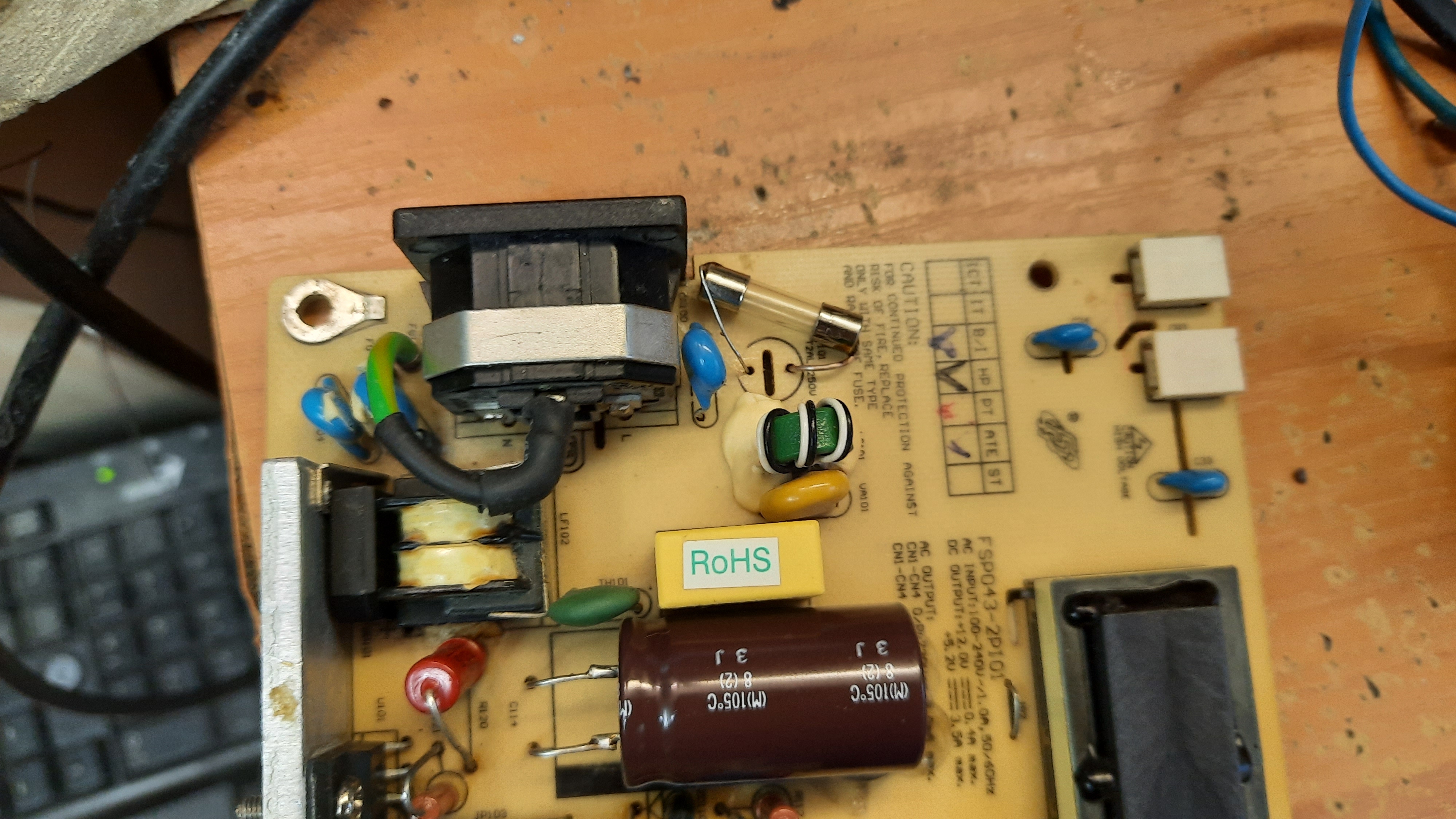

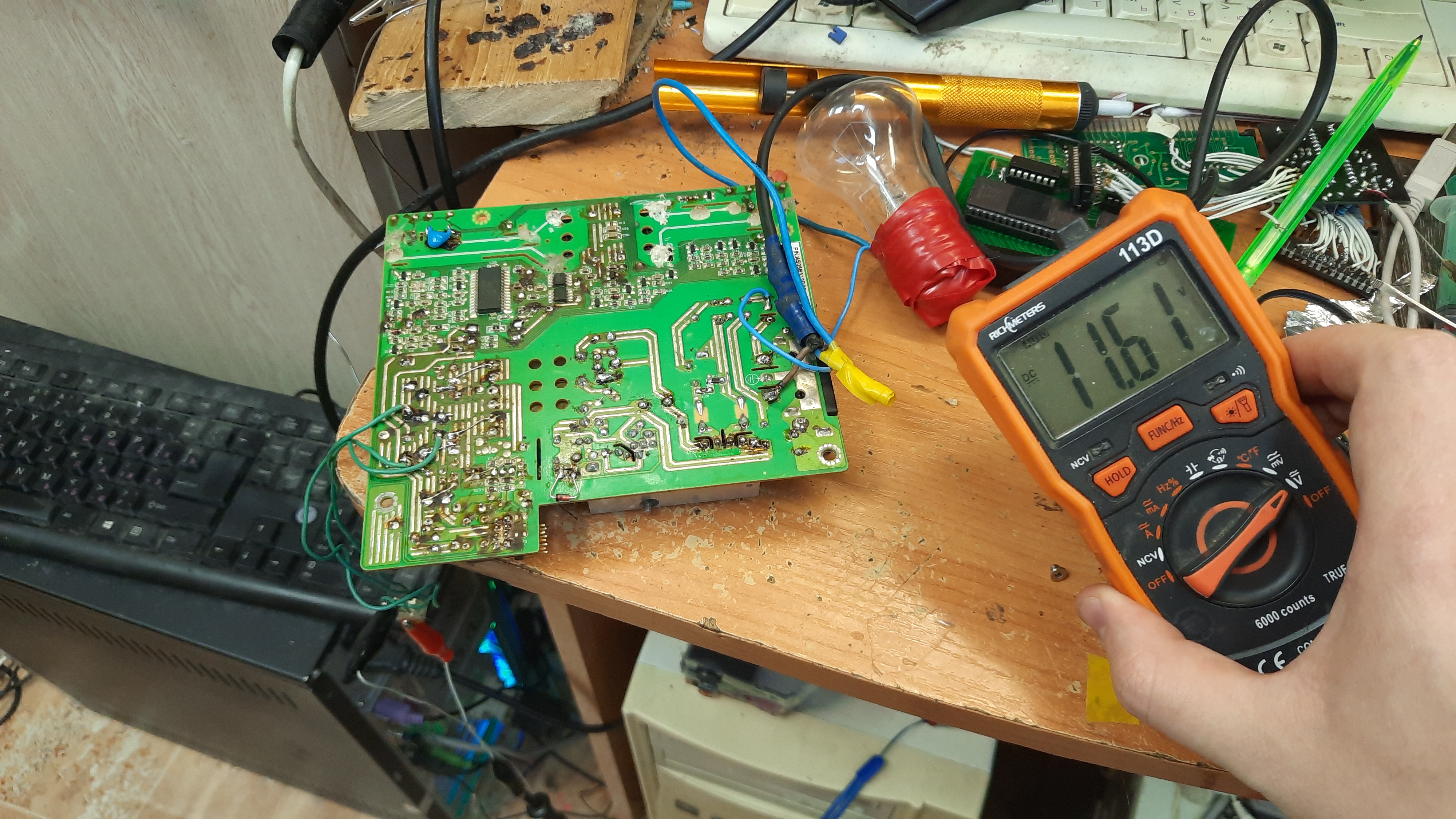

Всех приветствую! Наконец-то спустя столько долго лет удалось побороть родной блок питания монитора Acer AL1716. Найден был этот монитор на помойки в 2016 году, и изначальная неисправность была в блоке питания, ШИМ FSDM0565R Был взорван, так же сгорели и другие радиодетали. Но из за моего малого опыта к сожалению я не смог осилить данный блок питания в 2016 году. Увы! Тогда был мозговой штурм, по поводу опознания ШИМ Контроллера, поскольку та часть где написана маркировка попросту отлетела при взрыве. И как оказалось в этих Acer’ах очень много разных ревизий и в каждый из них разный БП. Но оказывается нужно было не по модели монитора искать схему на БП, а именно по той маркировки что на БП (FSP043-2PI01). После гугления по маркировки на БП нашлась схема где и было написано модель ШИМ. После чего модель ШИМ была куплена в радиомагазине. Но оказалось после того как я впаял купленный ШИМ в плату, и включения и оказалось что через лампу все впорядки, но после включения напрямую через предохранитель ШИМ вновь взорвался. Увы и ах, 150 руб по моим тогдашнем меркам были большие деньги, коту под хвост. 🙁 Прошло 2 года… Настал 2018 год, этот год был значительным в плане выпуска постов, в этот год я узнал то что оказывается можно вместо родного блока питания подключить любой внешний который может выдавать те же самые напряжения и держать такой же ток что и родной. И был в итоге припаян разъем от флоппи дисковода и подключен обычный компьютерный БП. И монитор успешно проработал до 30.01.2022. И наконец-то где то примерно в феврале было решено – Восстановить родной блок питания, ранее был заказан с aliexpress новый ШИМ контролер, и впаян, но тут оказалось что старый Димон из 2016 по выпаявал ещё деталей, а так же упустил другие пробитые детали, так же оказалось что изначальная причина была все таки скорее всего не гроза а все таки сетевая банка, а взрыв ШИМ и сгорания других деталей уже следствия. То что ШИМ контроллер может взорваться из за не годной сетевой банки, это я лично проверил на своем опыте, конечно до взрыва я не доводил, но радиатор ШИМ уже кипел через 5 мин просто работы. + Ко всему этому ТПИ свистел и трещал, стало быть БП работает не в нормальном режиме. И перегрев вполне мог привести ко взрыву ШИМ контроллера. Короче пришлось смотреть на схему и заказывать дополнительно детали которые были выпаяны мною ранее, и по всей видимости они были пробиты или в обрыве. Но вот они наконец-то приехали, и были впаяны, но не приехала до сих пор ещё одна деталь – Сетевая банка. И мне пришлось потрошить блок питания не рабочего струйного принтера Canon (Там обычно такие сетевые банки тоже ставились), но и опять тут не все так просто, припаяна банка была прямиком в плату, а в мониторе там была впаяна сетевая банка в лежачем положение. Но не беда, благо я не выбрасывал обкусанные ножки от радиодеталей после сборки картриджей, и тут меня они выручили. Сетевая банка емкость и ESR в норме. И первое включения блока питания в сеть не очень было удачное, по каким та причинам лампа при включение не мигнула. Оказалось что я просто накосячил когда припаявал лампу для включения. По правилам нужно ноль пускать напрямую на БП а фазу через лампу к фазе. Но я припаял ноль к фазе которая идет на 1 ногу предохранителя а фазу через лампу на 2 ногу предохранителя, предохранителя на плате не было, поскольку он сгорел во 2 раз когда и ШИМ с радиомагазина взорвался. Конечно же не чего не работало. (Но я подумал что там ещё и диодный мост негодный, и не выдает напряжения на выход.) 🤣 Перепаял как положено и все заработало, лампа мигнула и БП выдал на выход напряжения 12 и 5 вольт. И теперь вместо лампы можно припаять предохранитель, точно такого же у меня не было, но зато у меня есть плавкий предохранитель на такой же ток что и написано на плате. Он не подходит, что нам делать ? Правильно! Снова берем обкусанные ноги от радиодеталей и припаяваем предохранитель в плату вместо родного. И собираем монитор. И ауф он дал картинку!!! И теперь гоняем 4 часа в работе и собираем окончательно! И теперь можно назвать сценарий как все на самом деле произошло с этим монитором. Стоял этот монитор у хозяина, или произошла гроза или более логичное, сетевая банка начала терять емкость, ШИМ начал работать в предельным режиме, и предупреждать хозяина он пытался таким образом – Просто монитор начал трещать и свистеть. Но хозяин не послушал, он не понимал что происходит, и гонял монитор до последнего. Когда такой БП трещит и свистит по-зверски, радиатор ШИМ разогревается не плохо так уже просто за 5 мин (Проверено на личном опыте), ШИМ перегрелся, и последние его слова были - БУМ БАХ, Искры. Вылетел он так что даже предохранитель не сгорел. Потом монитор пытались починить, но без успешно, в итоге выкинули монитор на помойку. Потом приходит на то время другой мастер-ломастер, под именем Димон (DIMA XP). Который без опыта и без нужных деталей. Ну а дальше попытки починить его мною, в итоге простой, и в 2018 Димон узнал что можно припаять и подключить внешний БП, и так он проработал до 2022 года, потом заменил его другой асер, и уже в 2022 году он наконец-то заработал со своим родным БП 🙂 P.S. Канифоль я пытался отмыть, все что смог отмыть я отмыл. Но это не обязательно, канифоль что я использую сделана в СССР Или сделана по тогдашнем гостам, я в ней уверен, и я уверен что она не пробьет.
