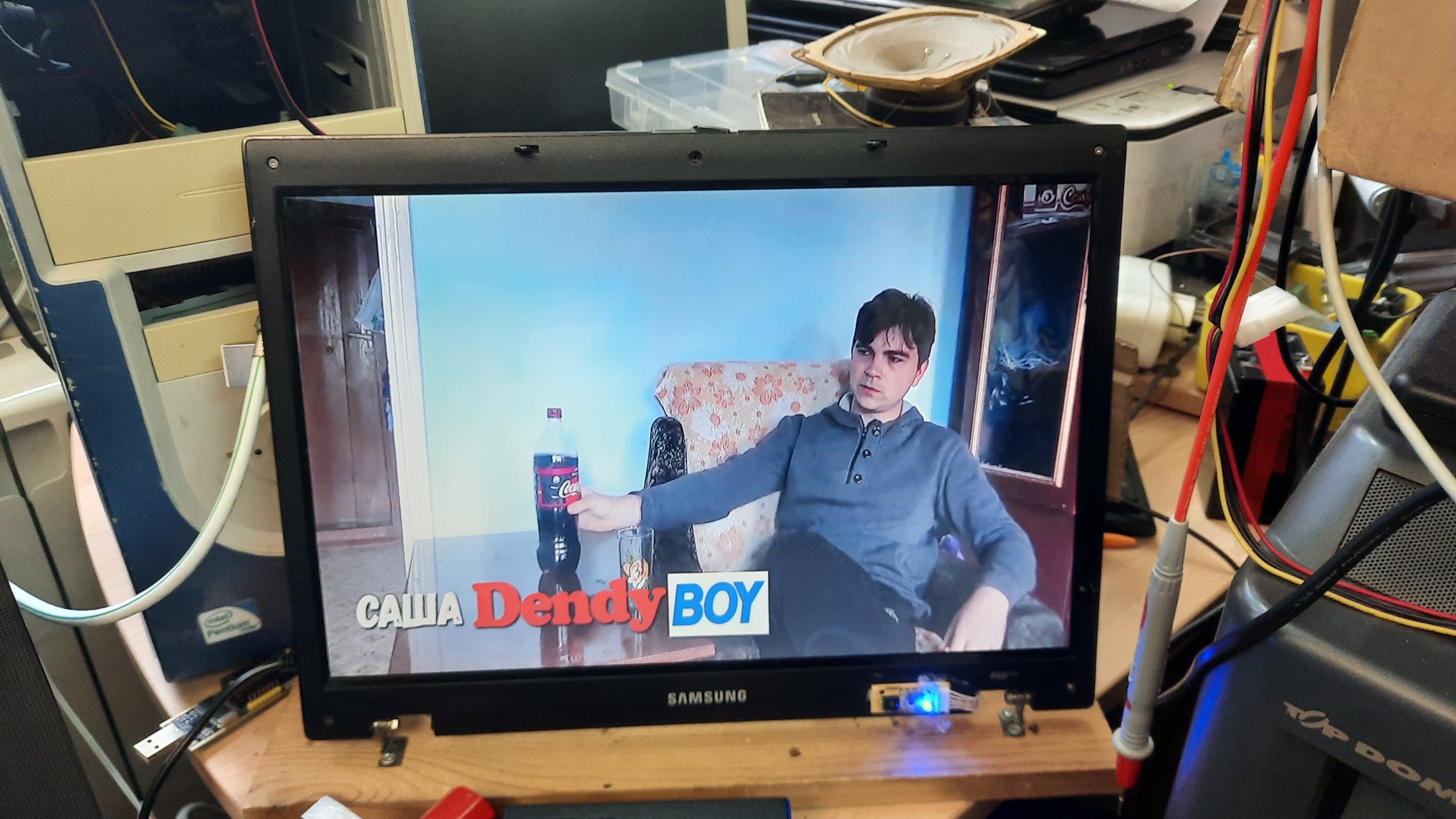

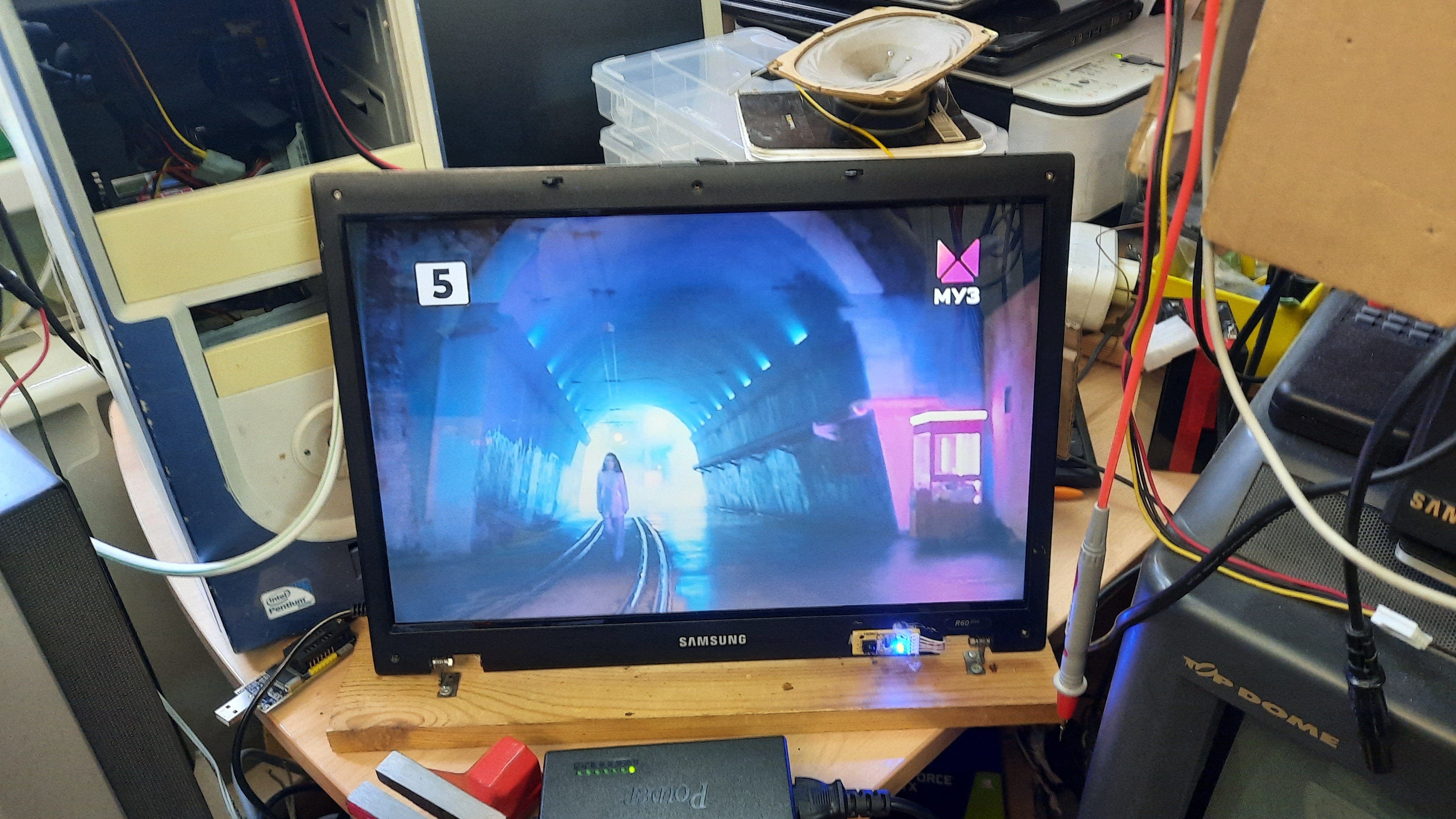

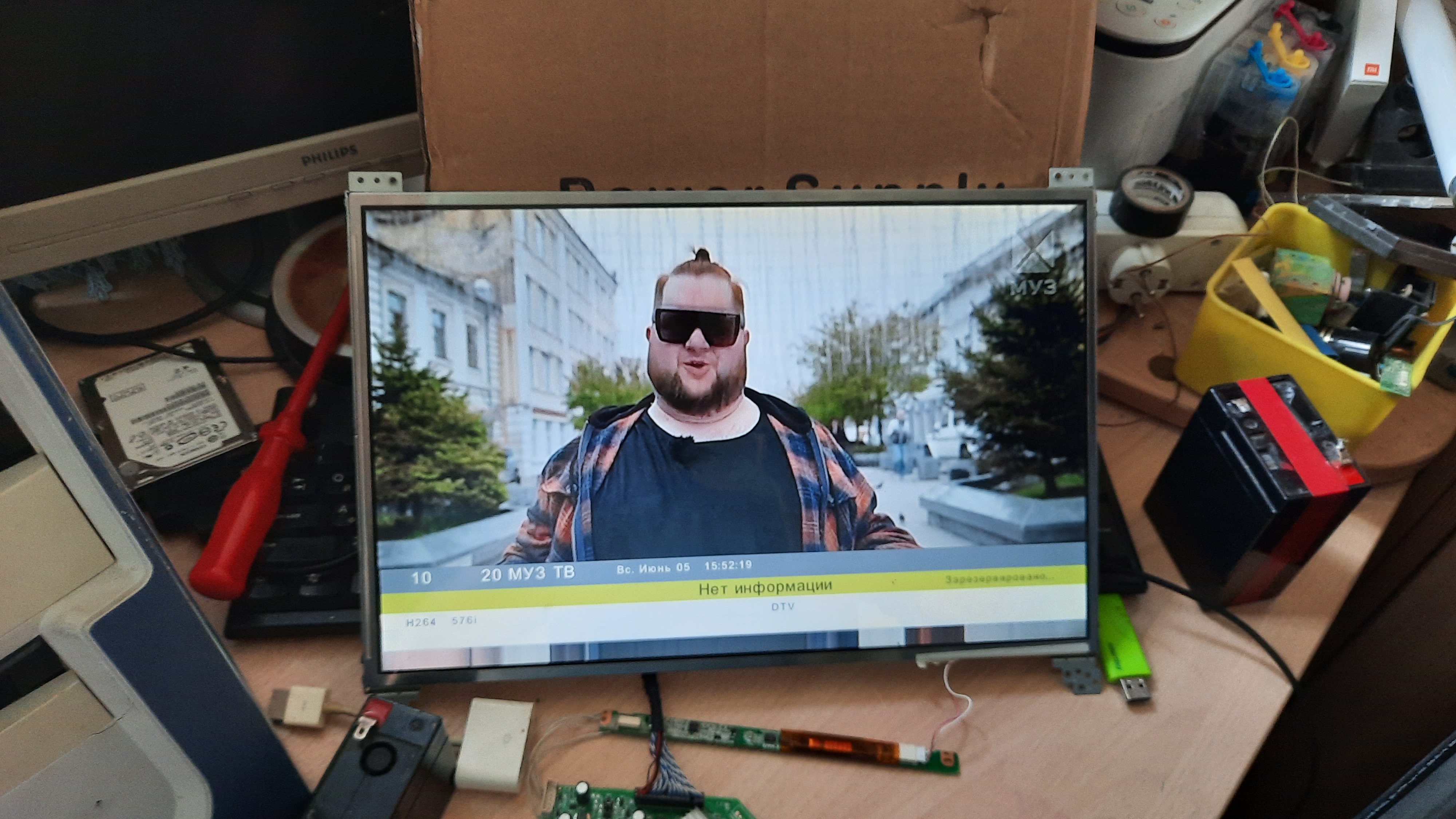

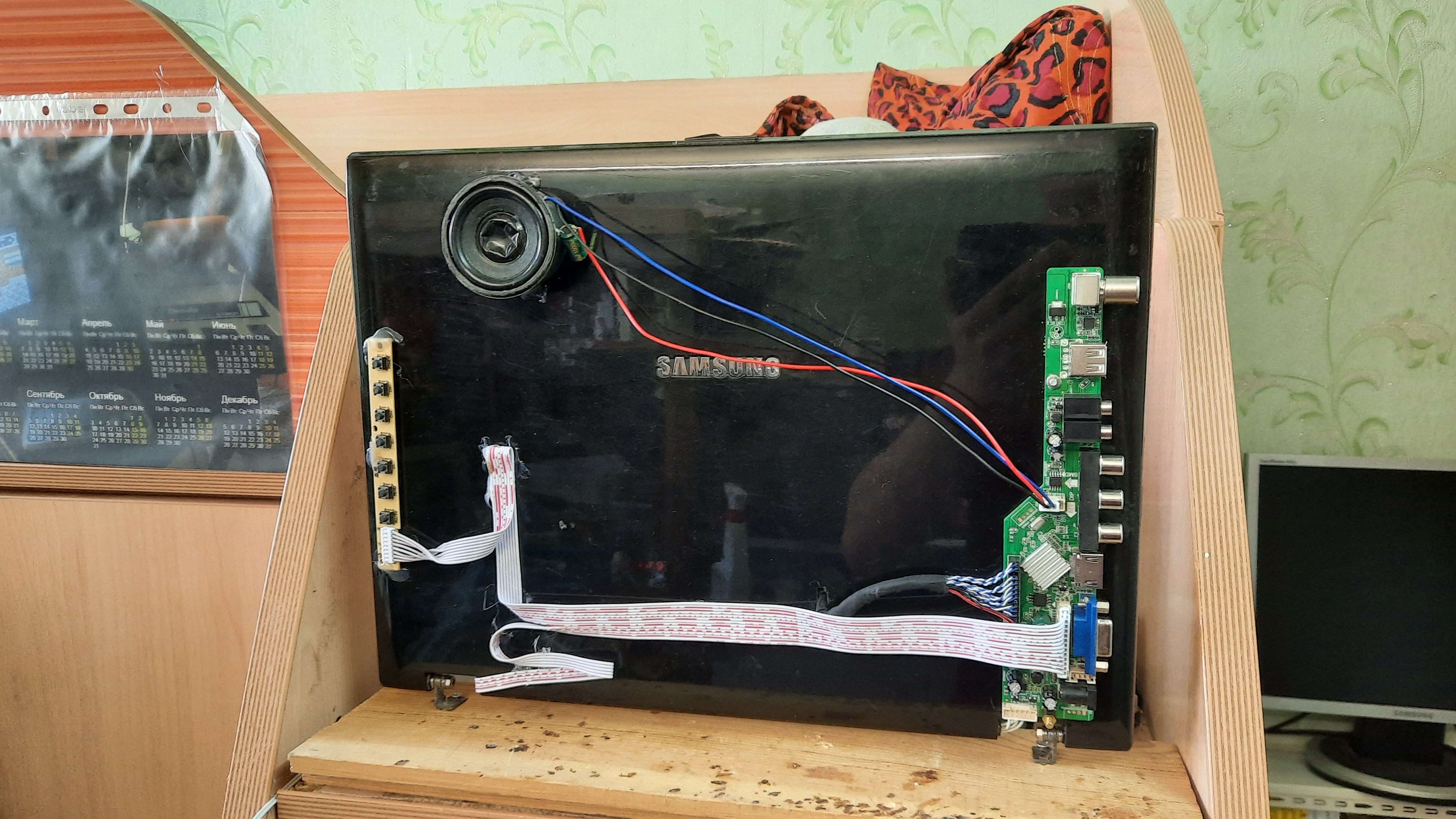

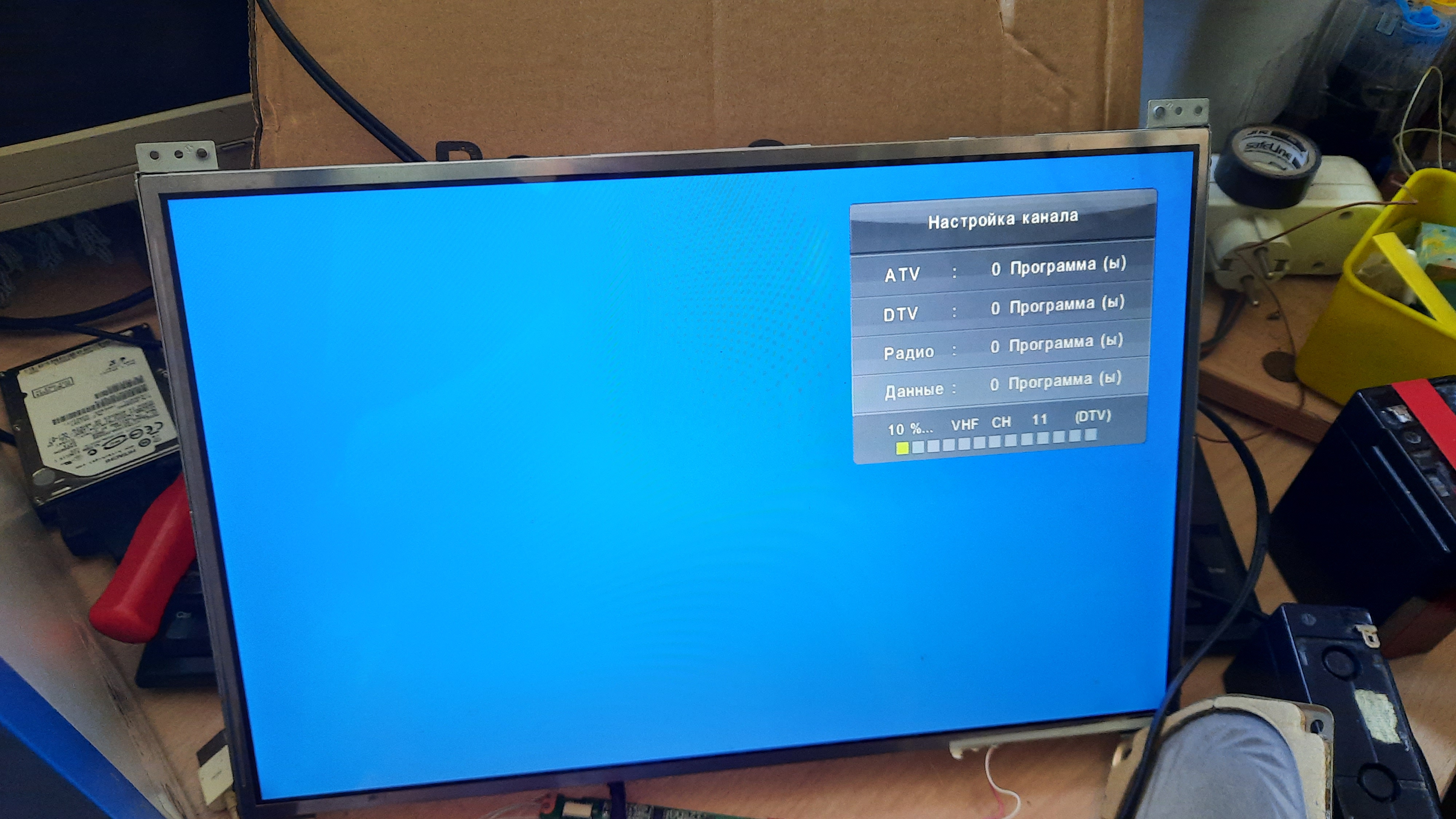

Самодельный ЖК Телевизор

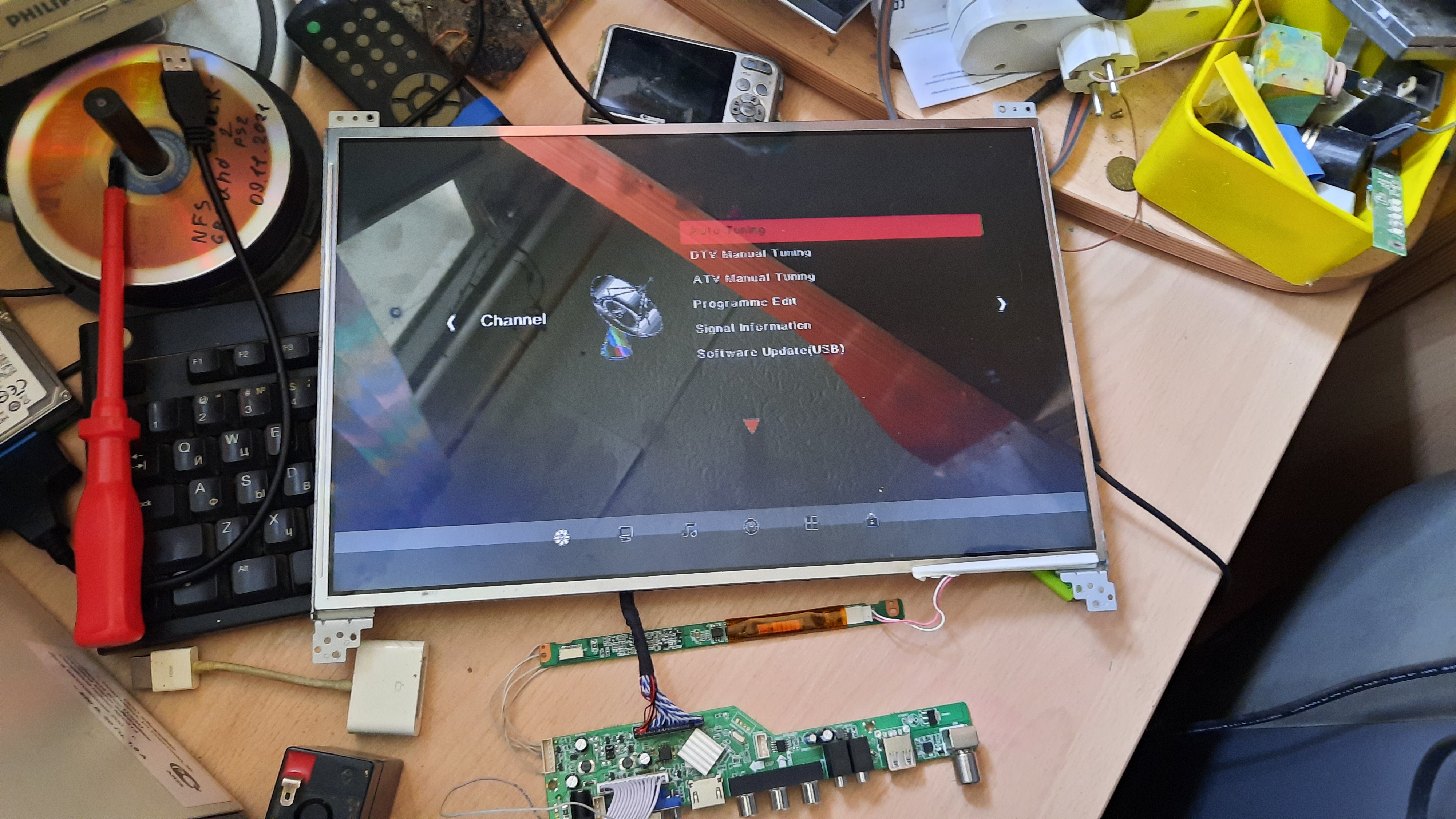

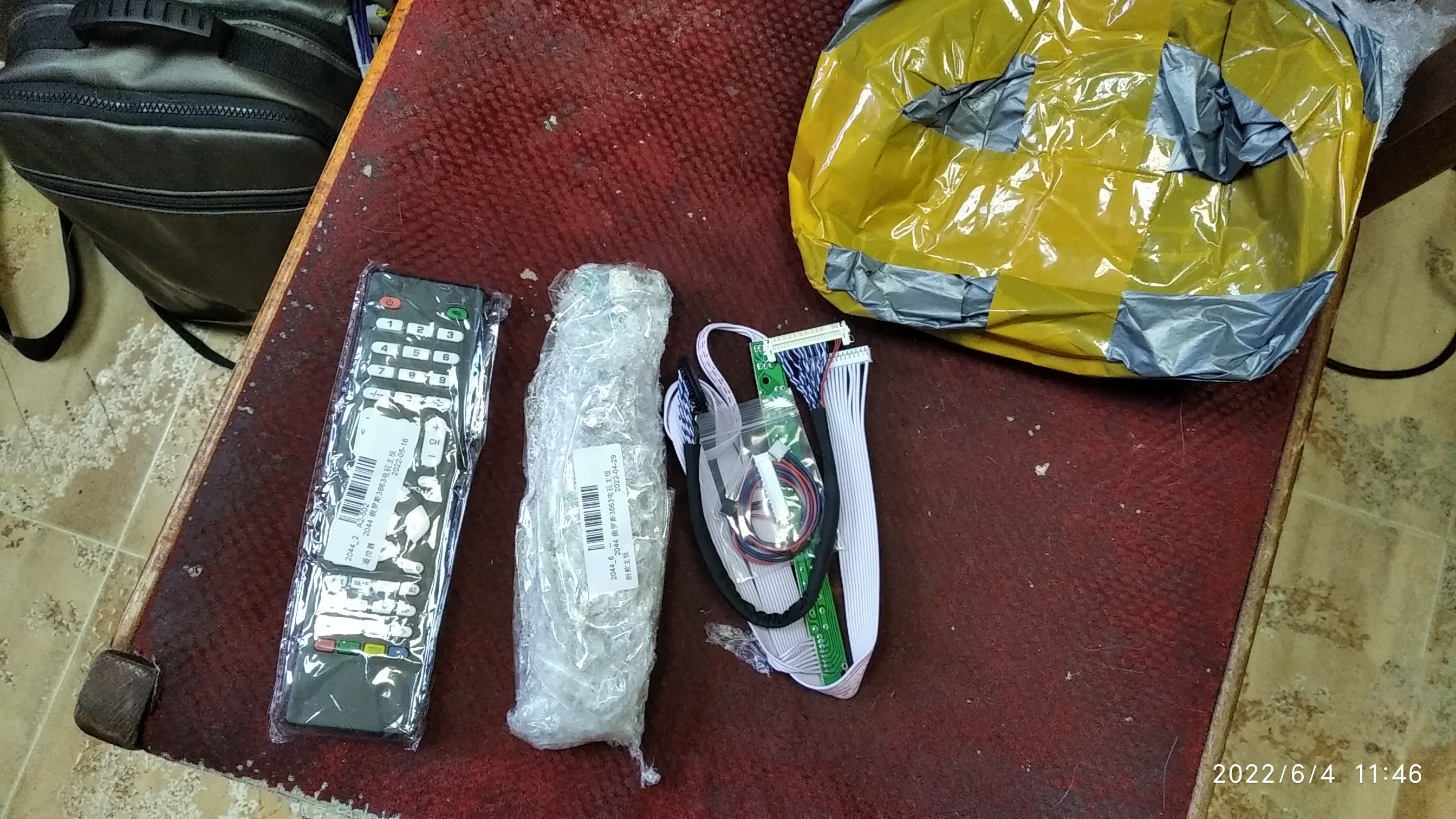

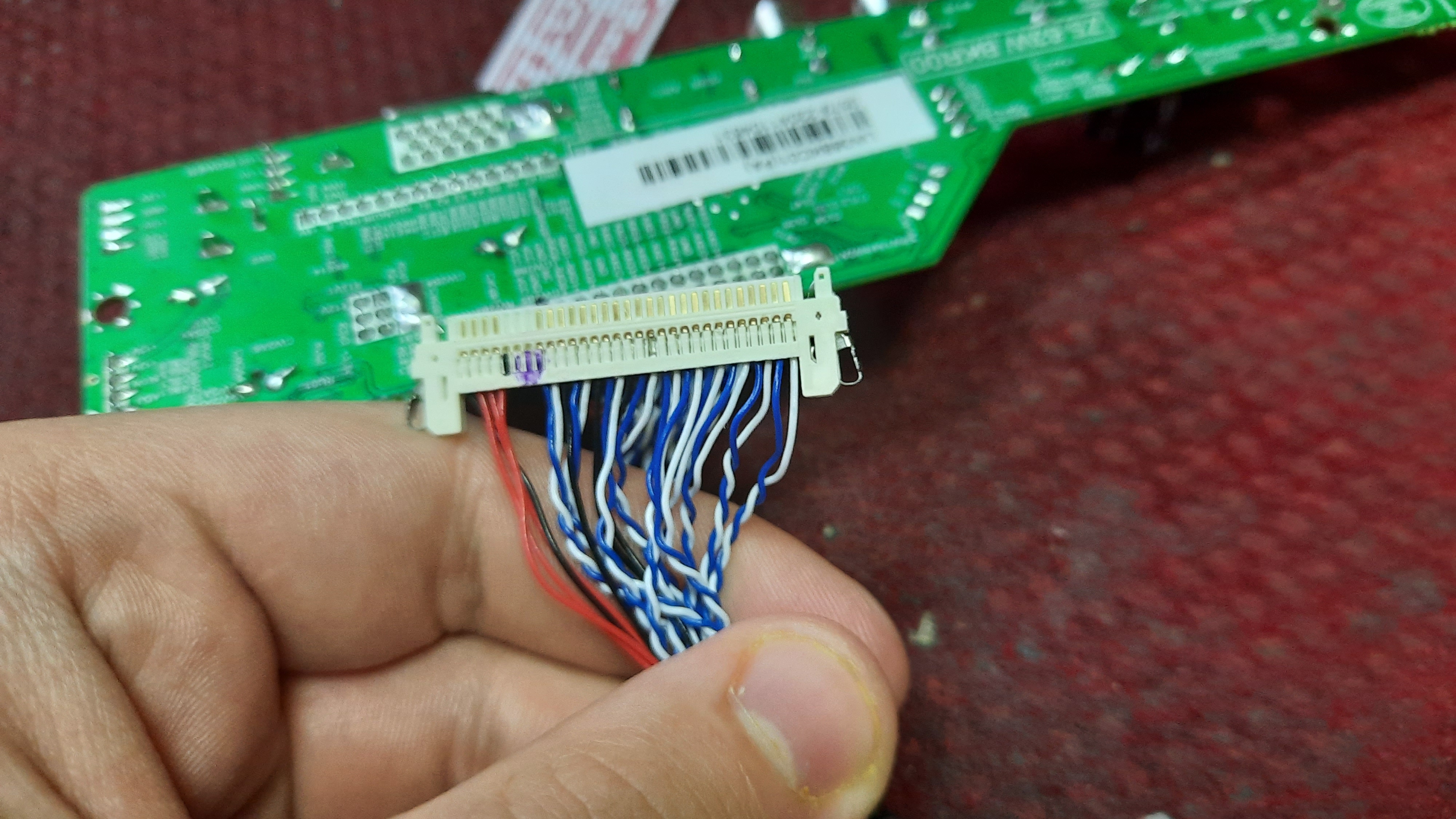

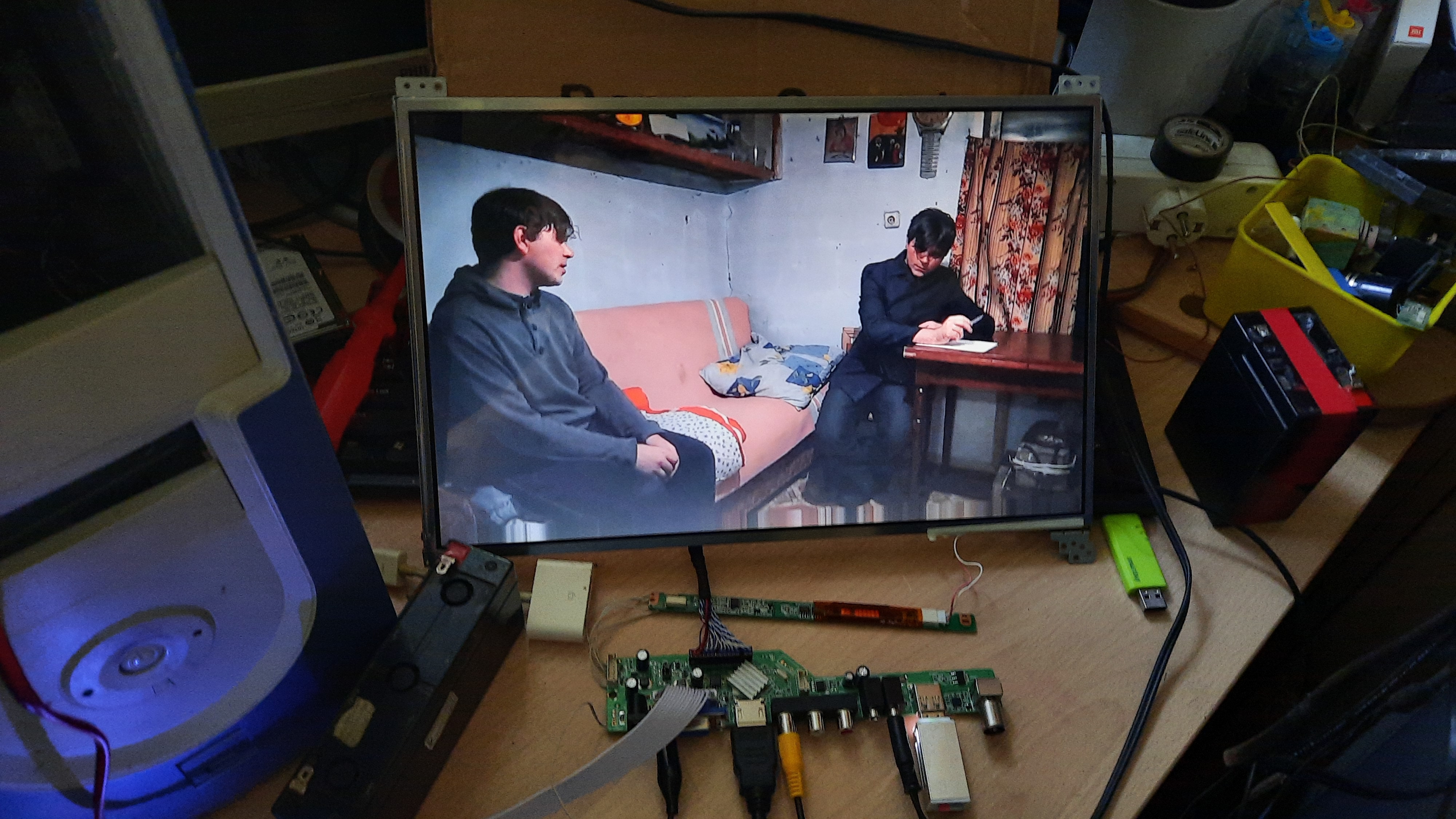

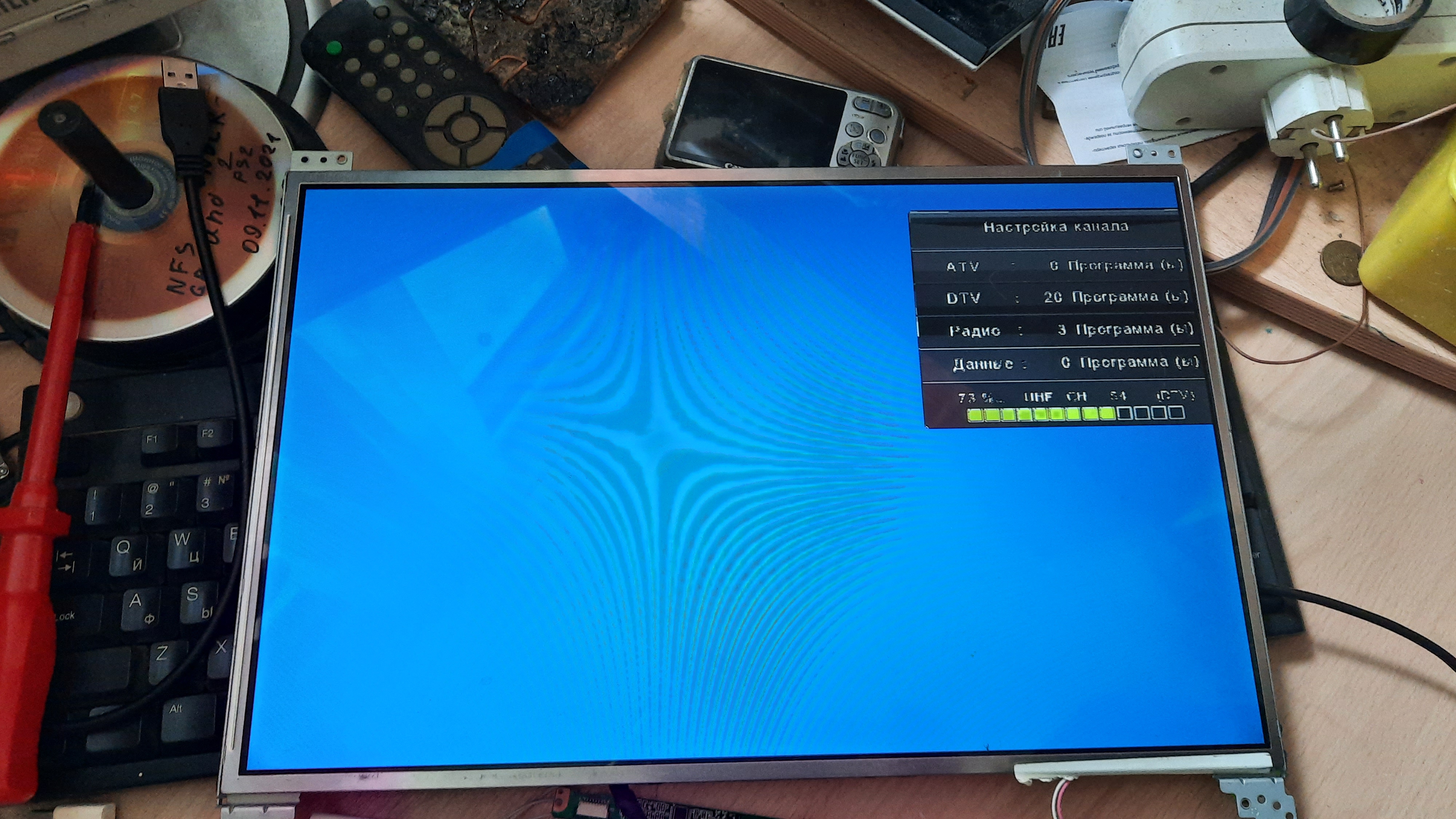

Всех приветствую 😁, Этот пост возможно вам будет не в новинку, по причине того, что Юра на своих посиделках уже все растрепал. Ну да ладно. Как-то раз на своих посиделках Юрка Сделал телевизор из матрицы монитора. И потом после посиделок он мне предложил слепить подобный телевизор. Меня эта тема и раньше интересовала, тем что можно обычную неликвидную матрицу пусть снова в дело, заказав китайский универсальный скалер. Чтож, заказал, прошел месяц… И я его наконец-то получил. По даташиту и с помощью Юры, я понял что нужно будет потрошить китайский шлейф. Все потому, что у матрицы что я нашел, распиновка совсем другая, не та которая на китайском шлейфе. Поэтому я переставил контакты дифференциальных пар, а так же питания матрицы, и все подключил. С инвертором все просто. Сначала я пробовал запускать подсветку напрямую от своего тестового ноутбучного инвертора, но по каким та причинам этот инвертор перестал работать. Тупо не запускает он генератор высокого напряжения для лампы. С этой матрицей шел свой инвертор для CCFL лампы. И что самое прекрасное, все необходимые контакты на нем выведены и подписаны. То есть контакты питания и два контакта для запуска подсветки и регулировка яркости подсветки. Что ж, припаял его. До этого я не сразу понял, что подсветки оказывается нет, и экспериментировал с прошивками. Оказалось, что этот скалер, что пришел мне, оказался новой ревизии, и старые прошивки для A81-82 версии тупо его кирпичат, и сначала прошивки со старым названием не хотели не в какую подхватываться. Но поискав в интернете информацию, оказалось, что прошивка должна иметь названия «LW36BKC01». Переименовав файлы прошивки для A81-82 ревизии, эти прошивки начали читаться, но после перепрошивки скалер превращался в кирпич! На 4pda на тот момент был бэкап прошивки под матрицу 1366 на 768, а у меня матрица 1280 на 800. Но тем менее, через программатор я восстановил прошивку. Выпаял микросхему феном. Мне было лень закрывать пластиковые элементы фольгой, и по хардкору я на температуре 460 китайских градусов, используя флюс ЛТИ-120, я выпаял эту микросхему. Потом, после перепрошивки паяльником с жалом типа топорик, я запаял её обратно, и скалер снова заработал. Ппотом уже я понял, что оказывается мой тестовый инвертор почему та умер… И когда я припаял тот инвертор что шел с матрицей, оказалось что изображения с этой прошивкой оказывается есть, но оно вырви глазное. Я вновь связался с Юрой, и он сказал что нужно зайти в сервис меню, и покрутить параметр LVDS Map. Покрутил, и изображения стало нормальным. Но тогда ещё в этот момент я ещё написал китайцу с просьбой дать прошивки для этого скалера. Написал в субботу, но ответил только понедельником. А оживил подсветку я воскресеньем. И в понедельник мне китаец скинул полный архив прошивок на мою эл.почту, и этот архив я залил на 4pda. Так же была проблема с непонятным шумом в динамики, но все решилось установкой согласующего конденсатора на выход на динамик. Непонятно почему его нет изначально на плате. Изображения по VGA или HDMI плохое, по HDMI даже родное разрешения не как не ставится. DVB-T2 работает без нареканий, а так же аналоговый тюнер тоже работает без нареканий. И да, аналоговый тюнер так же ещё актуален. У многих есть кабельное тв, на котором есть аналоговый сигнал. В нашем городе так вообще у каждого 2 подключено кабельное тв от местного провайдера. По поводу AVи Dendy, пинг просто шакальный. На ЭЛТ играется куда приятнее. Что ж, когда на столе все работает, можно теперь и собрать это все. Скалер я закрепил на 2 винта с гайкой. Пришлось просверлить отверстия в пластиковом корпусе матрицы. Инвертор встал на свое родное место внутри корпуса матрицы. Плату с кнопками и платку с ИК приемником, я посадил на термоклей, сзади. Шлейфы я так же закрепил на термоклей. Здесь обошлось без приколов. Закрепил матрицу я на родных петлях на доску. Получилось достаточно крепко, хоть и не всегда это устойчиво.
