Часы на Atmega 8

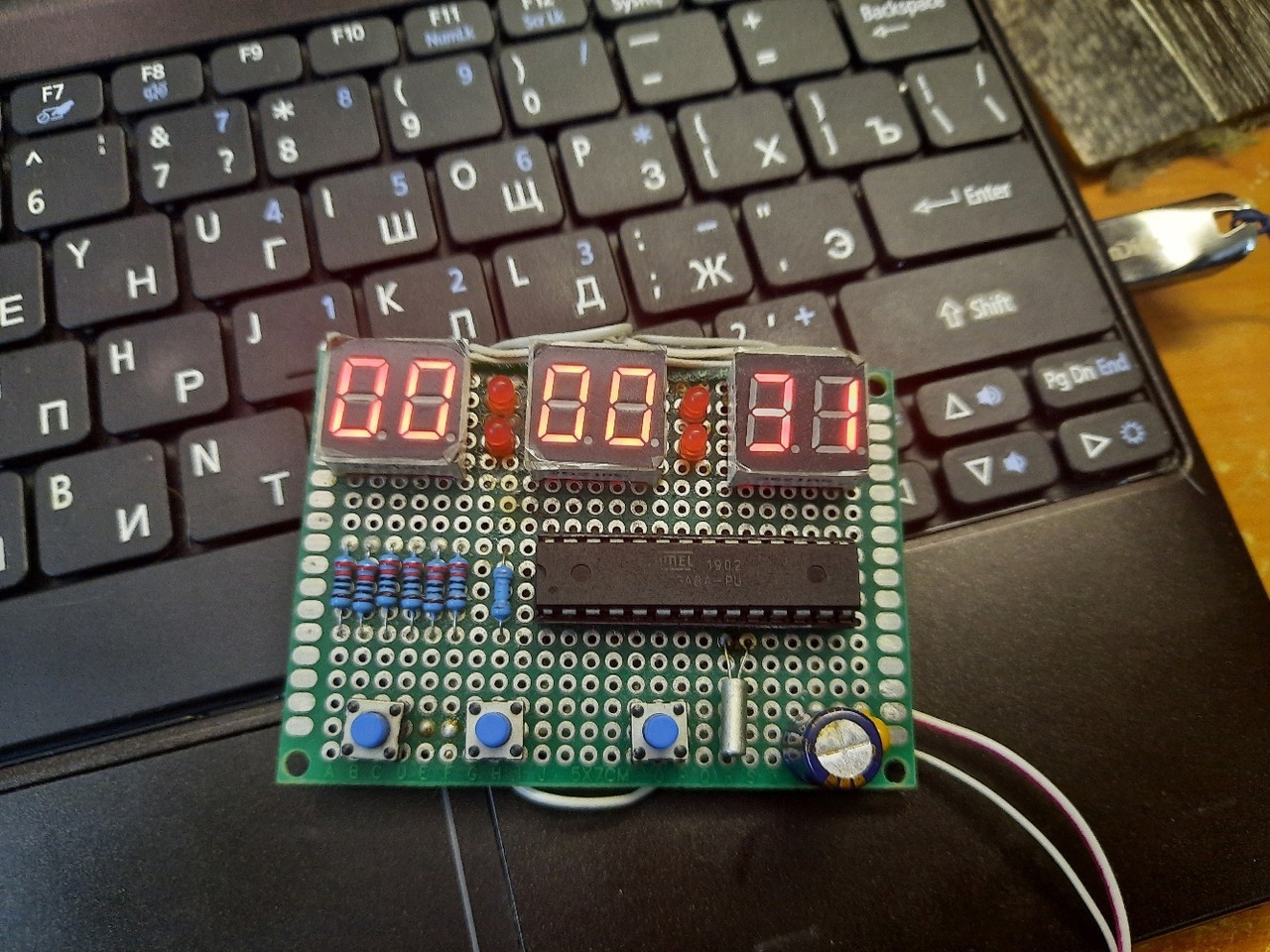

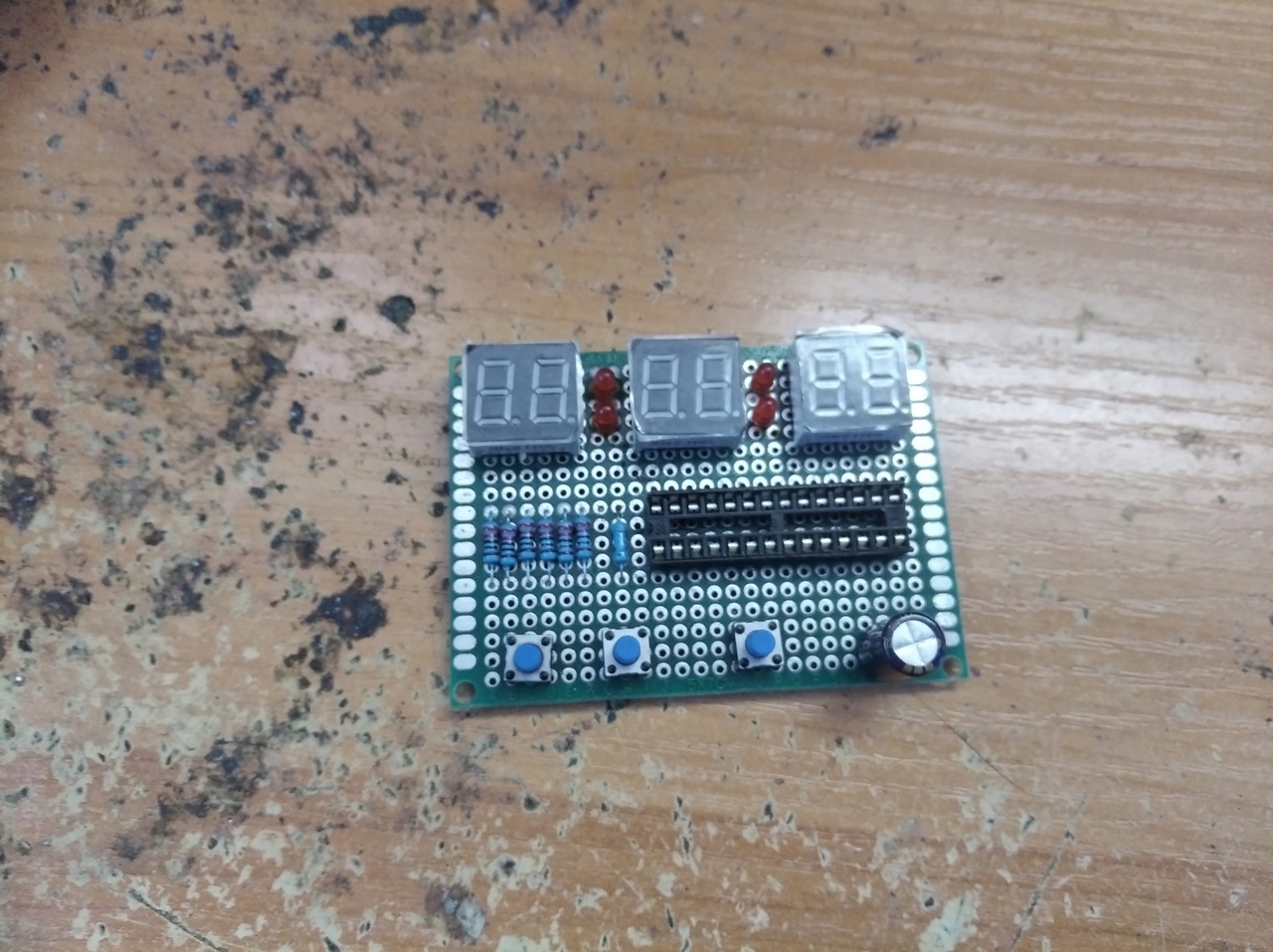

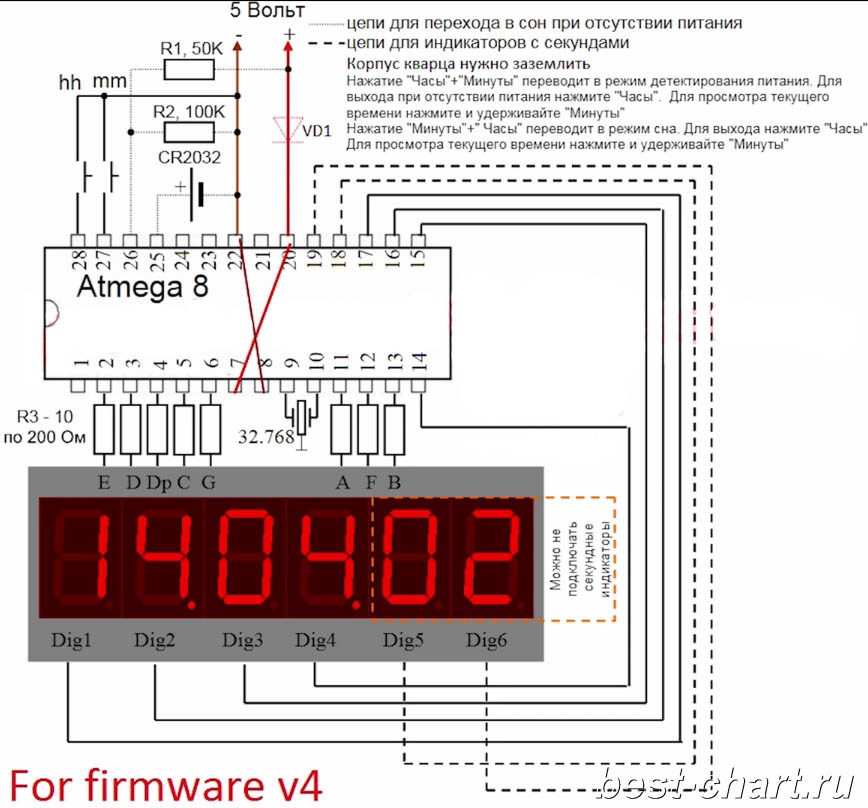

Ну что ребята, очередные часы спаяны) Как то в прошлом году я загорелся идеей спаять ещё одни часы на Atmega 8, только уже со секундами и на тех индикаторах из китая которые тогда пришли. Но к сожалению под влиянием дурситета, к сожалению времени просто не хватило, и желания тоже убавилось делать что та. Но в этот раз, вчера вечером от делать нефига я все таки продолжил собирать эти часы. В прошлом году я уже распаял на макетной плате индикаторы, резисторы, панельку, кнопки, и конденсаторы для питания. Вчера я только лишь соединил все эти детали вмести. Из ньюансов я заметил кое что, что по питанию конденсатор на 1000 мкф нельзя ставить! Но без него тоже нельзя! В общем было принято решения поставить конденсатор на 47 мкф. Если без него прошивку МК будет пере глючивать и часы будут обнулятся. Ещё необязательно соединять выводы МК AVCC с VCC, А так же два вывода GND. Они внутри уже соединены! Так же непонятно зачем автор прошивки не включил функцию авто-сон по умолчанию, при этом на схеме не где не написано как её включить. Я узнал как её включить только из его видео. И мне хочется сказать - Автор в чем твоя проблема ? Ну да ладно, расскажу я как её включить, нужно сначала зажать кнопку "Часы" а потом кнопку "Минуты". И пока что дисплей не погаснет их не нужно отжимать. Но это может сработать не сразу. Если чуть пожже нажать кнопку минуты, будут настраиваться часы. Ещё одна непонятка, во фьюзах было обнаружено то что МК Работает от встроенного кварца, а не от внешнего как на схеме, смею предположить что внешний кварц во все не нужен. Ещё точку нужно подключать не на сетку 1 сегмента, а на сетку 2 сегмента. По схеме его нужно подключать на общий вывод Dig2. В общем часы доделаны, и работают. Как они будут ходить, отставать или спешить покажет время. Так же схему и тут я оставлю, так же и архив с прошивками.
