Ремонт часов Электроника 6-14 (замена платы)

Продолжения ТЕМЫ переделки советских часов на новую элементную базу со светидиодным семисегментным индикатором, после успешного проекта Альфа-Электроника 12-41, я подумал, а почему бы не нарисовать плату и для Электроники 6-14, вид данные часы не менее популярные, а очень даже массовые! Что-ж была нарисована ещё одна печатная плата и собран прототип, вполне даже успешно заработали с 1 же раза)) Бывает же такое... Новая электроника для Электроники 6, так как произведены эти часы были в 1995г, не о каком качестве и речи не шло, родная электроника спешило сильно, за сутки могли уйти на 3-5 часов, настройка кварцевого генератора не чего не дала, тут я решил что все равно часы будут в гараже стоять, и функция будильника там не нужна, решил я все таки снова нарисовать плату но уже по схеме Юры. И с первого раза все подошло). Схему, печатку, и прошивку, ищите в DEV разделе на сайте.

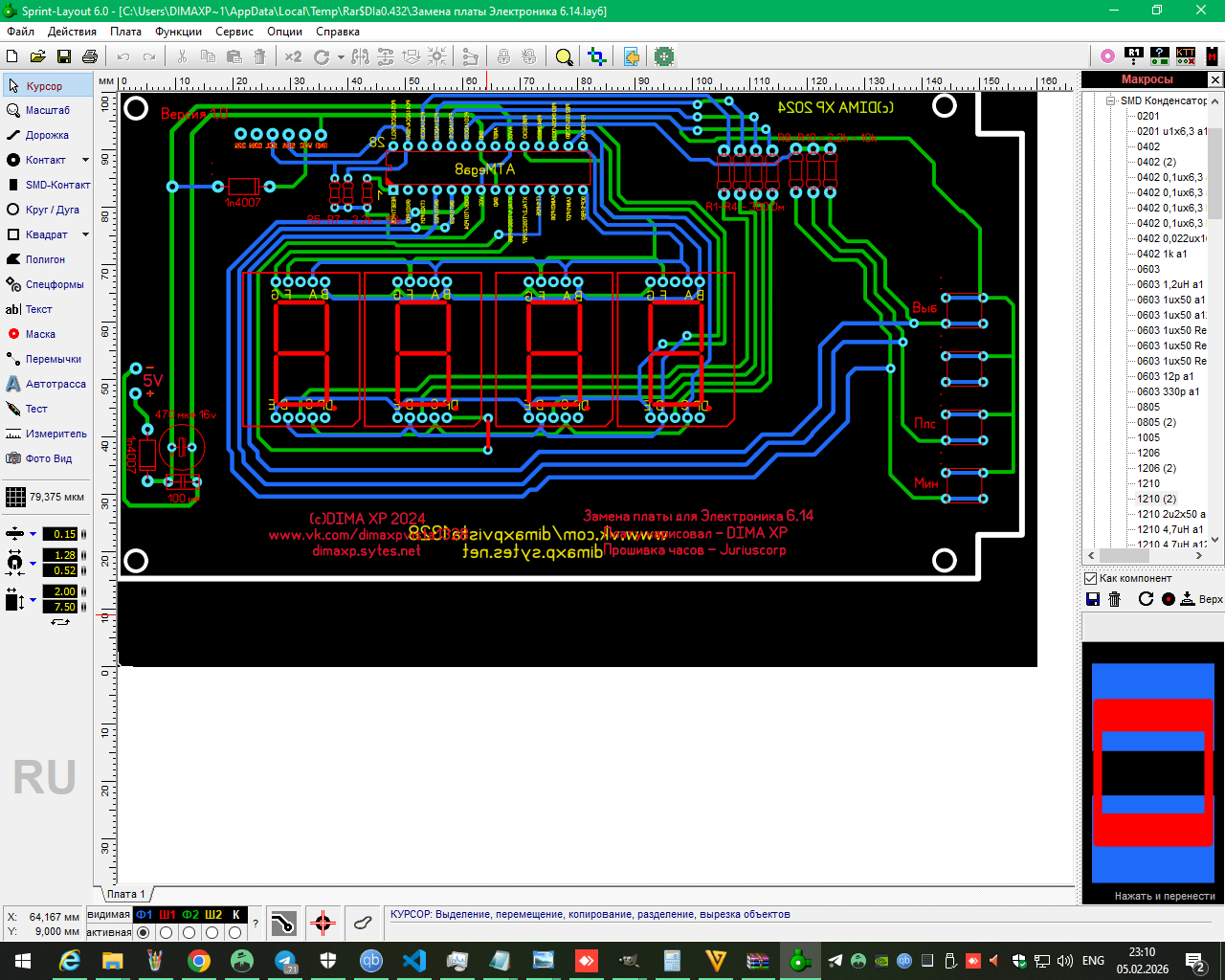

Печатка)

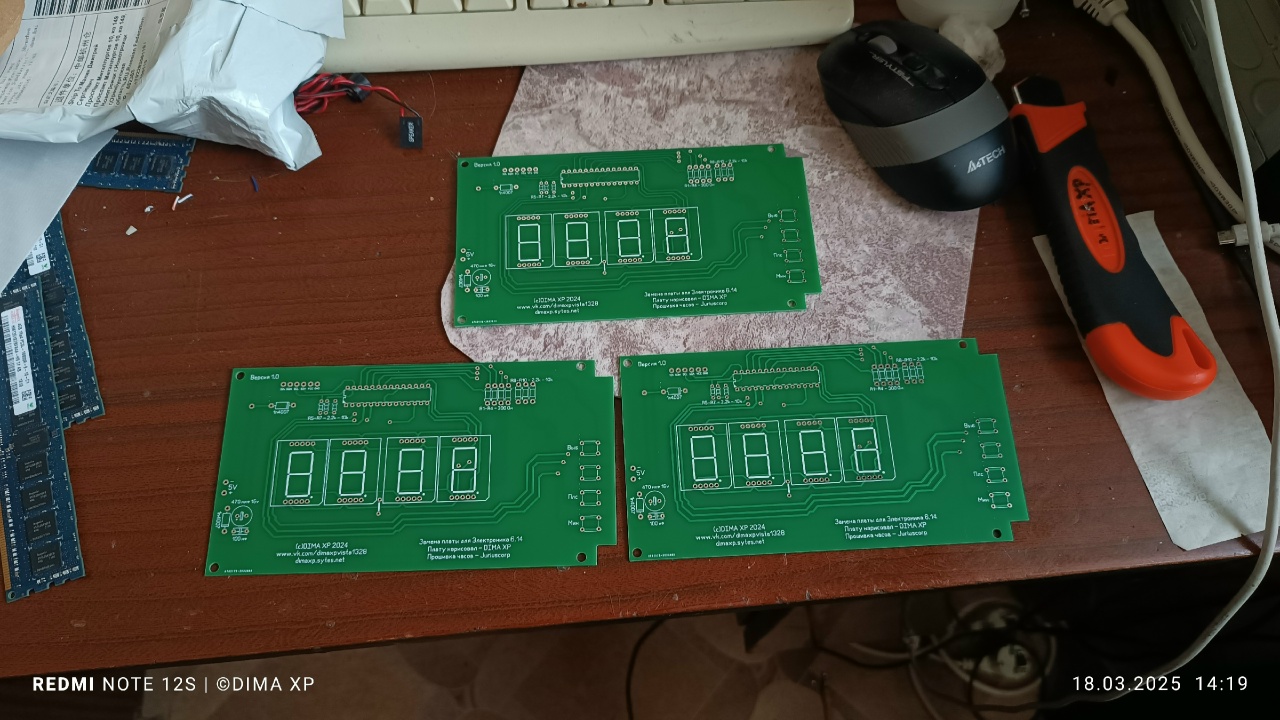

Спустя месяц приехали

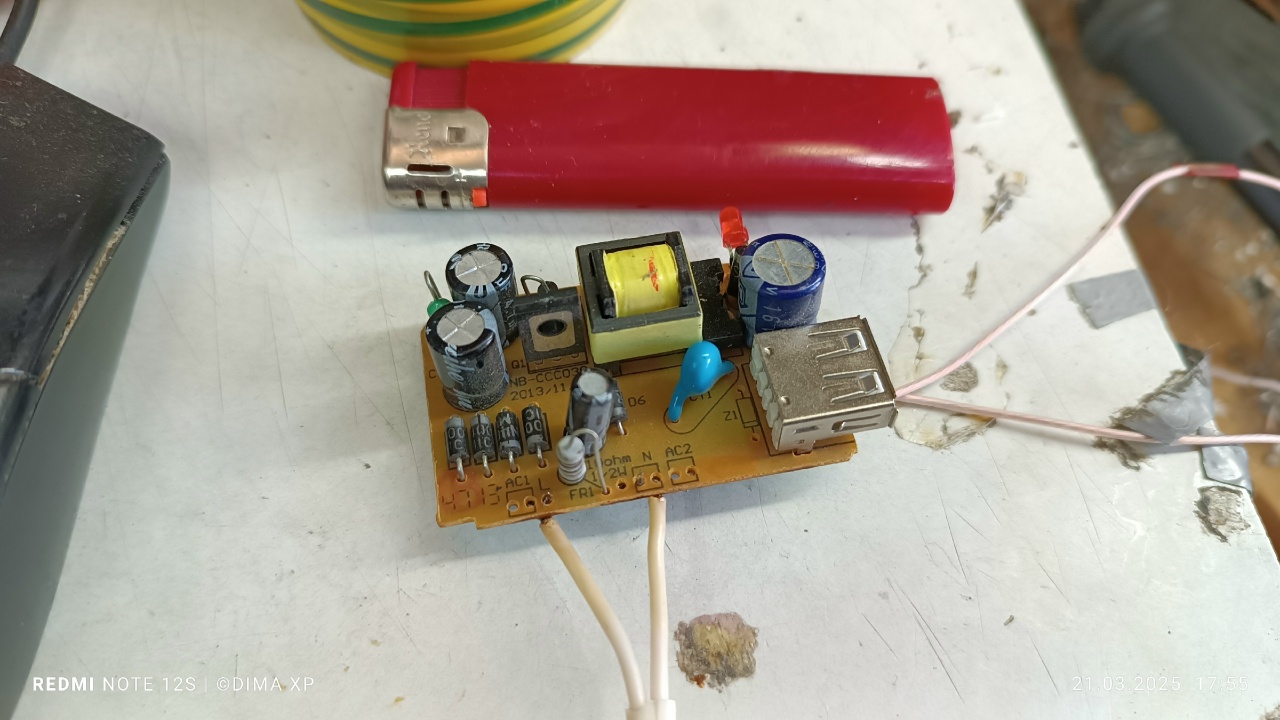

Родной блок питания решил не использовать, а взять остатки зарядника от мобилы

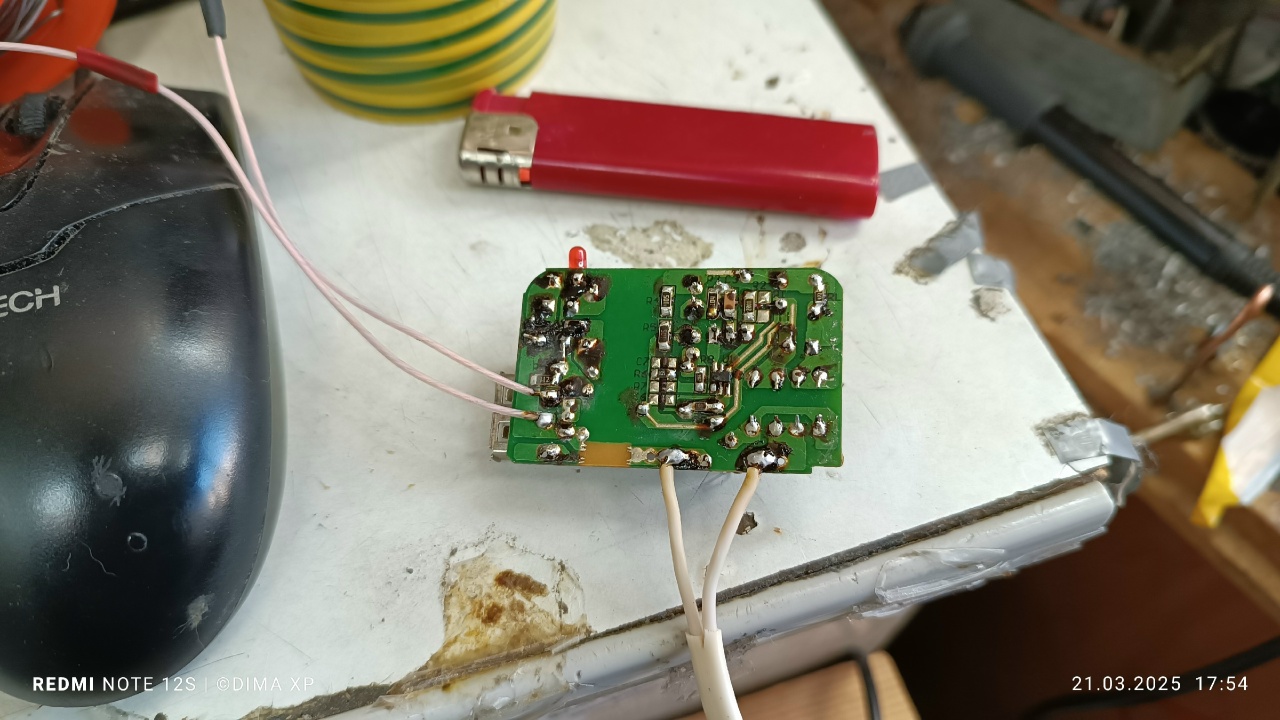

Обратная сторона блока питания

USB пришлось выпаять, и сменить конденсатор с более длинными ногами.

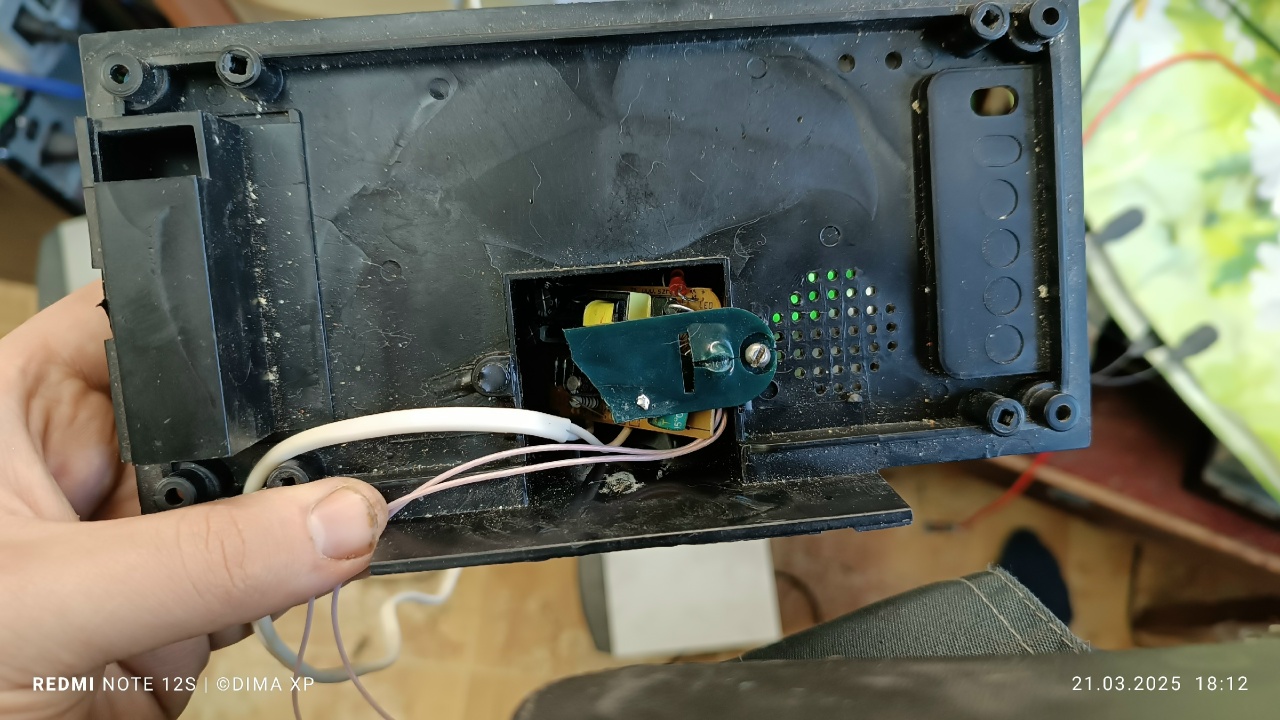

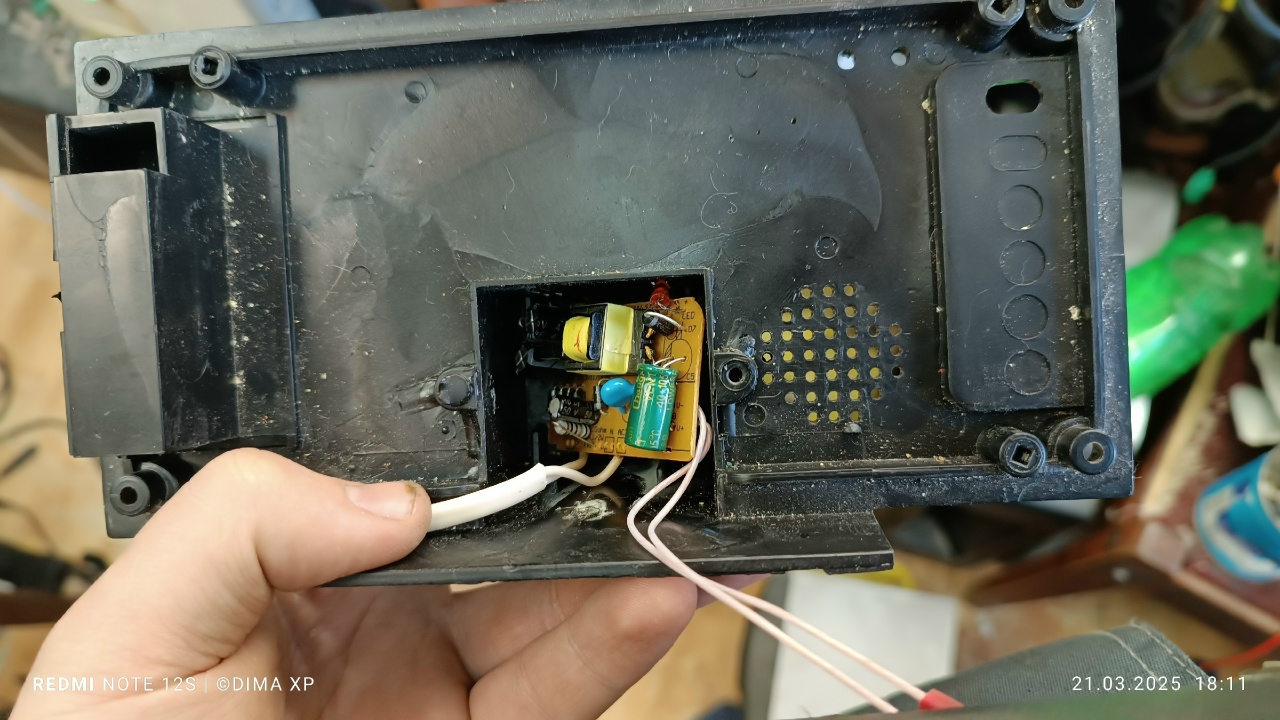

Родная планка успешно закрепила плату зарядника

Осталось припаять DS3231

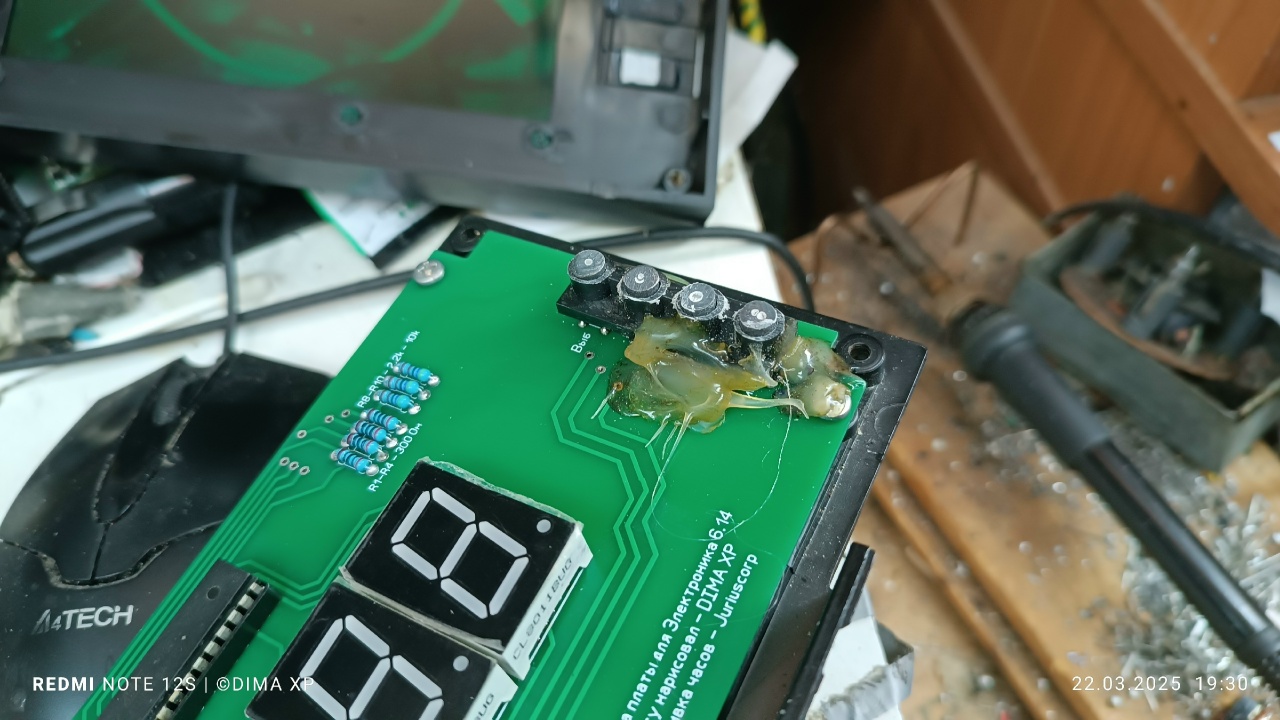

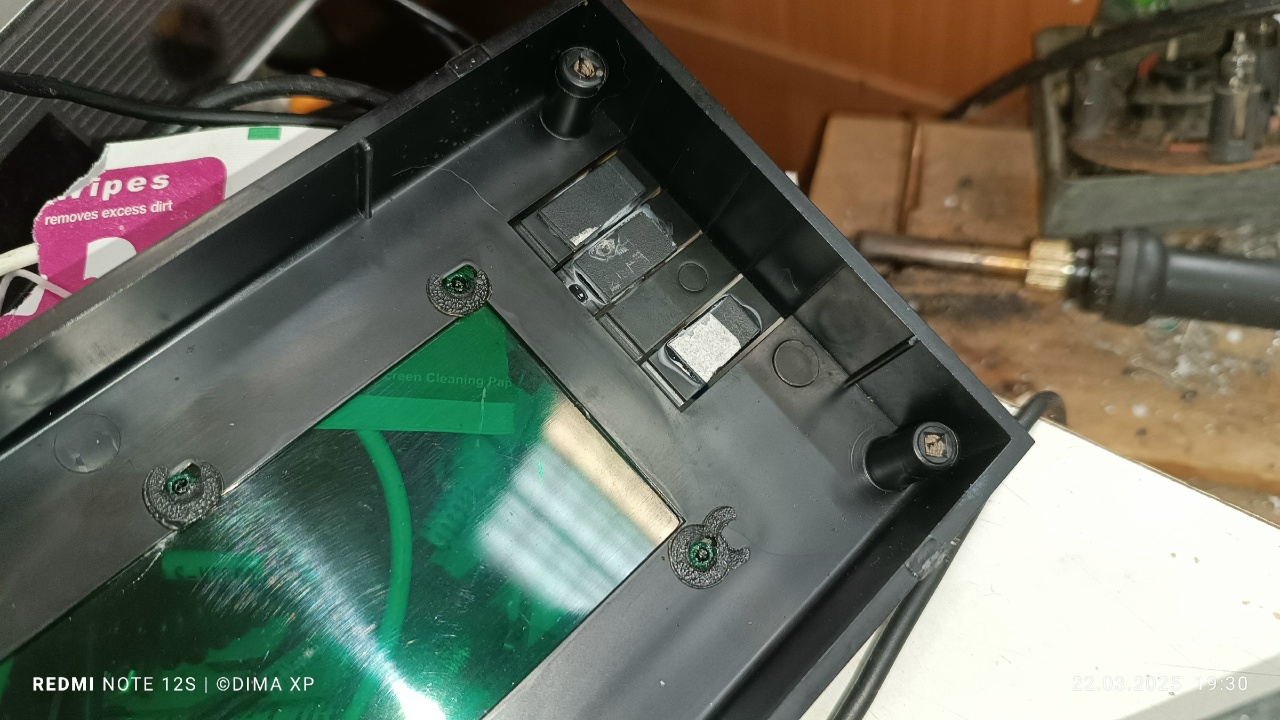

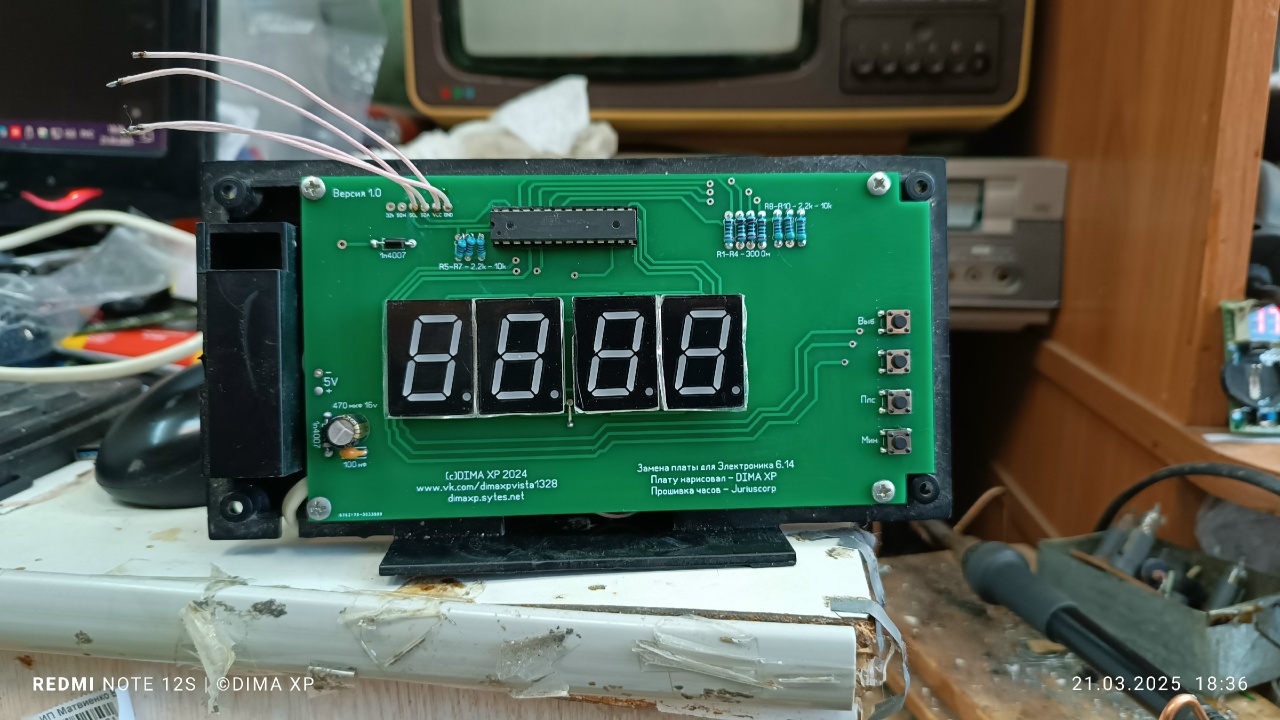

Пока что едет из Китая DS3231, можно заняться колхозингом кнопок)))

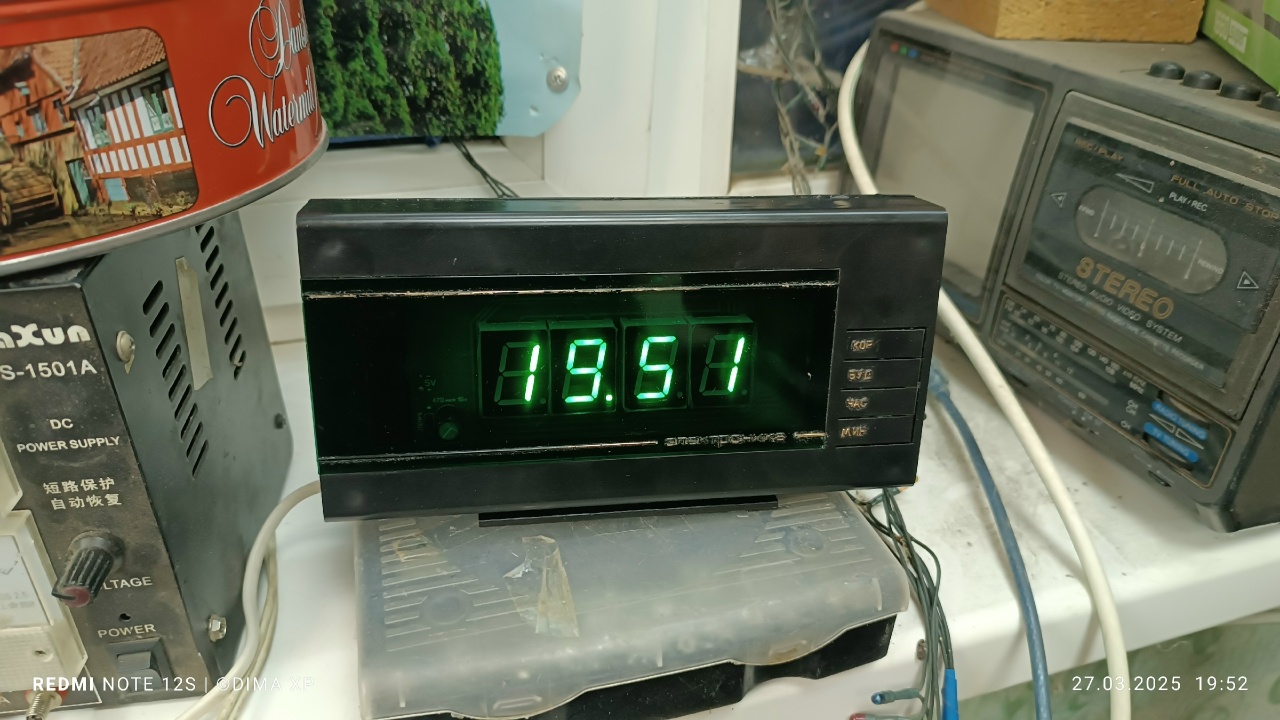

Приехала DS3231, теперь все работает)))

Видео работы

СКАЧАТЬ ПОЛНЫЙ ПРОЕКТ ЧАСОВ

СКАЧАТЬ СХЕМУ

СКАЧАТЬ ПРОШИВКУ ЧАСОВ

Видео на YouTube
