Термометр на Attiny2313

Ну что товарищи! Оно работает! Прежде всего мне хотелось сказать СПАСИБО товарищу Юрию Маняшину (a.k.a JuriusCorp) за помощь с этим проектом ! По скольку тема Микро Контроллеров для меня как темный лес, по скольку до этого я так все и делал на транзисторах и советских микросхемах, но сегодня наконец-то совершилось и моя поделка на МК Attiny 2313 все таки заработала, конечно я хотел выложить сначала 1 работу с МК но по скольку из за не хороших китайцов посылка с важной запчастью все таки задерживается, но зато важные запчасти приехали в срок, и все таки 2 проект во время был сделан, и сегодня ко мне наконец-то приехал программатор из китая, вмести с другими ништяками (Что будет отдельный пост!) Так вот короче представляю свою поделку на МК которая была 1 удачная, и это цифровой термометр на МК Attiny 2313, конечно я прошивку не делал, я собрал уже чужой проект с сайта РадиоКот, и конечно я бы не был я если бы я не доработал бы ту самую схему с того сайта, по скольку там автор допустил не большие ошибки, которые не фатальные но все таки ошибки, и так 1 это он поставил немного низкие номиналы резисторов на индикатор что будет работать, но не совсем, под мой индикатор я рассчитал резисторы методом тыка, подбирал резисторы для оптимальной яркости индикатора, по скольку у меня индикатор этот очень давно валялся я захотел его куда нибудь применить, и вот применил я его сюда, и он оказался не все как остальные, у него выводы сигментов все у него отдельно выведено, то есть внутри не где там сигменты не соединены! но все таки на макетки я соединил выводы как мне надо, и все работает и так, 1 ошибка это он не добавил на схеме емкость 100n по питанию, тоже допустимо, но все таки лучше добавить, 3 ошибка это автор не подвязал ногу reset у контроллера на + питания через резистор 4,7 кОМ, и вот это ошибка не слишком допустима, по скольку как Юра говорит любая наводка, и произойдет сброс контроллера, что это не очень приятно, по этому лучше стоит подвязать эту ногу к + питания через резистор 4,7 кОМ! Ну вот и все, вот и все ошибки. И да кст почему у меня на макетки нету резистора 4,7 кОМ в обвязки на датчик, все очень просто! На вот этой плате с зажимом для проводов, этот резистор уже распаян, по этому мне не нужно распаявать отдельный резистор на макетки, причем если будет 2 резистор в паралель, то будет уже уменьшения итогового сопротивления, что тоже не знаю как это скажется, по этому и не распаял!. И того это устройство все таки заработало) И да фьюзы у МК там оставлены заводские, так что просто нужно было выбрать частоту 4 Мгц, и залить файл прошивки. Программировал МК с помощью программы "Khazama AVR Programmer" которую Юра посоветовал, а через родную программу что автор устройства рекомендует тупа там спам с ошибками о том что не найден какой та файл, совместимость с ХР, запуск от админа не чего этого не помогло, по этому я прошивал через программу которую Юра посоветовал!
И того вот ссылка на оригинальную статью

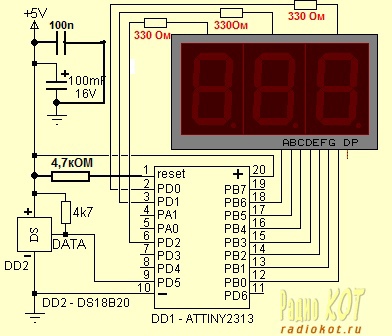

Доработанная схема так же будет прикреплена:
И так же прошивка будет прикреплена:
И так на этом все, Всем удачи!

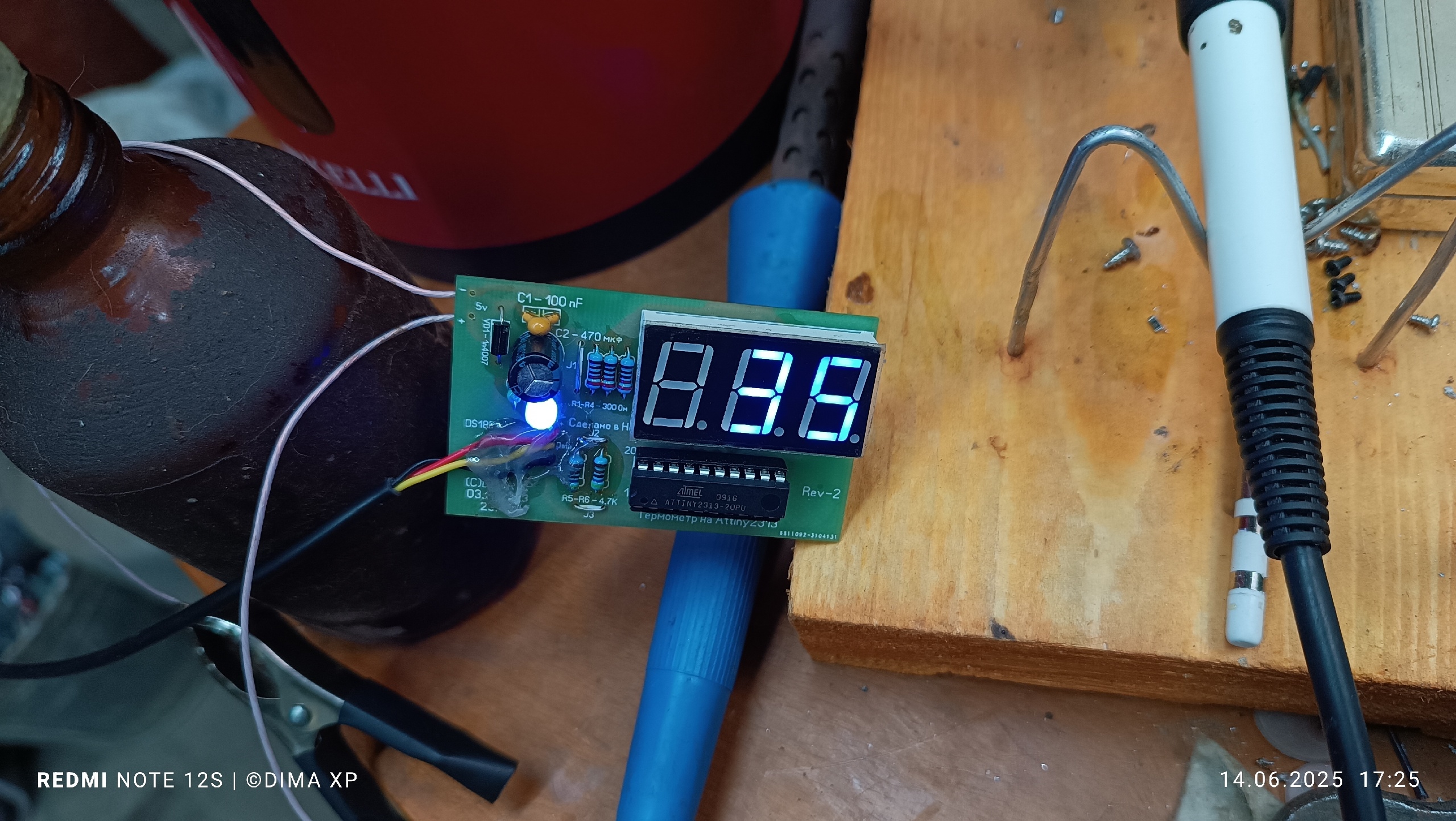

Продолжения проекта, с переносом на печатную плату.

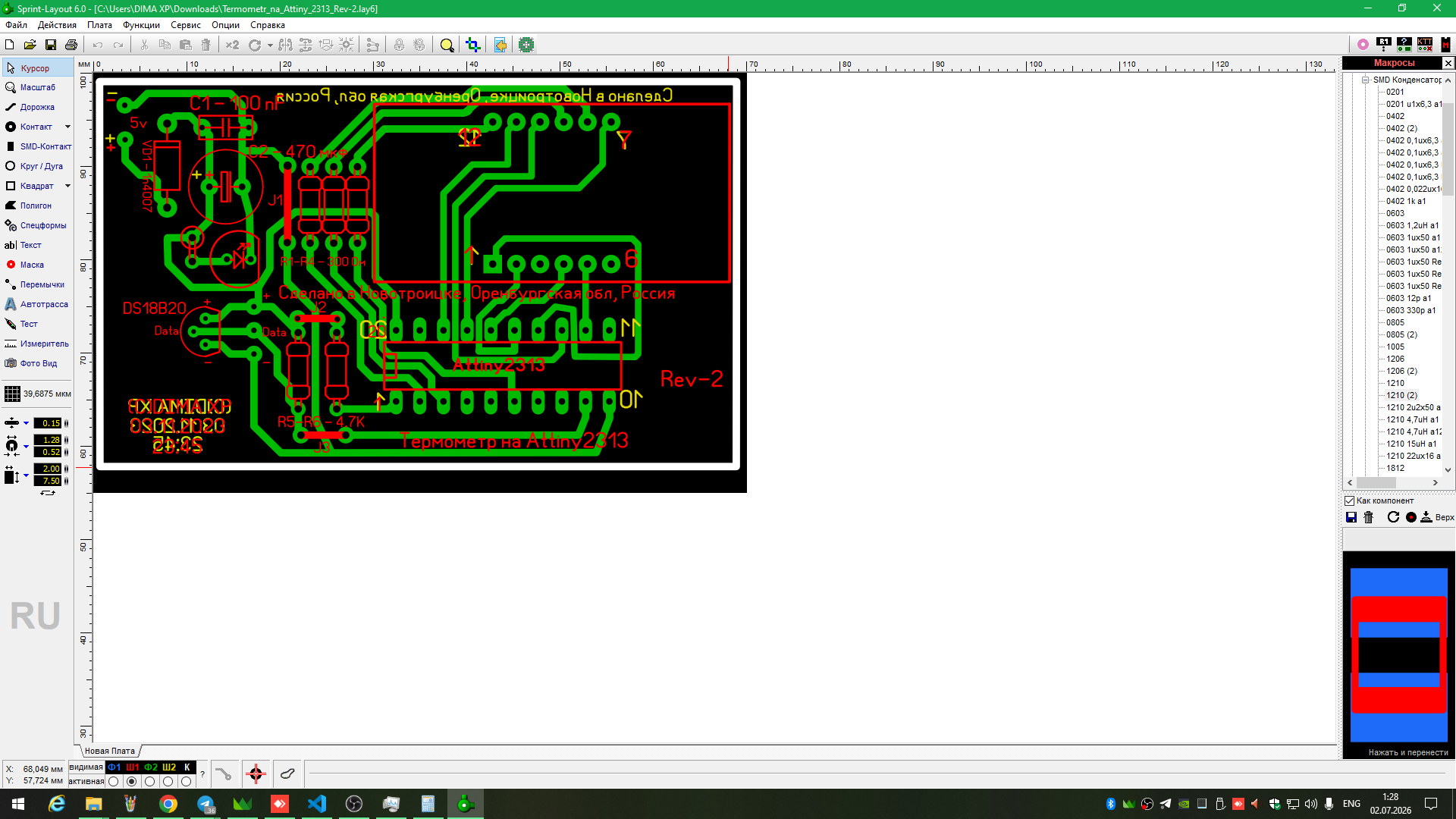

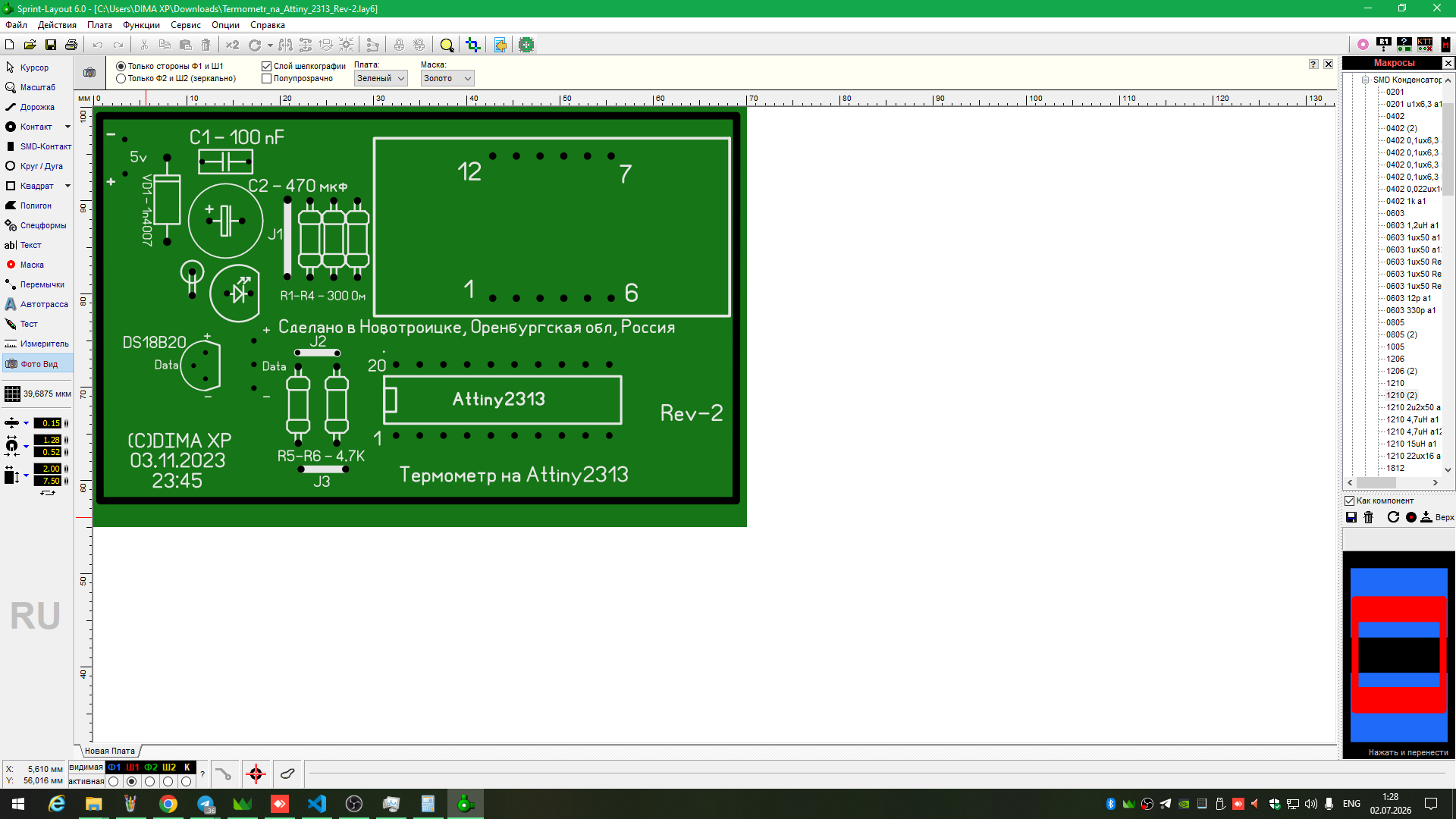

Печатная плата в Sprint Layout -

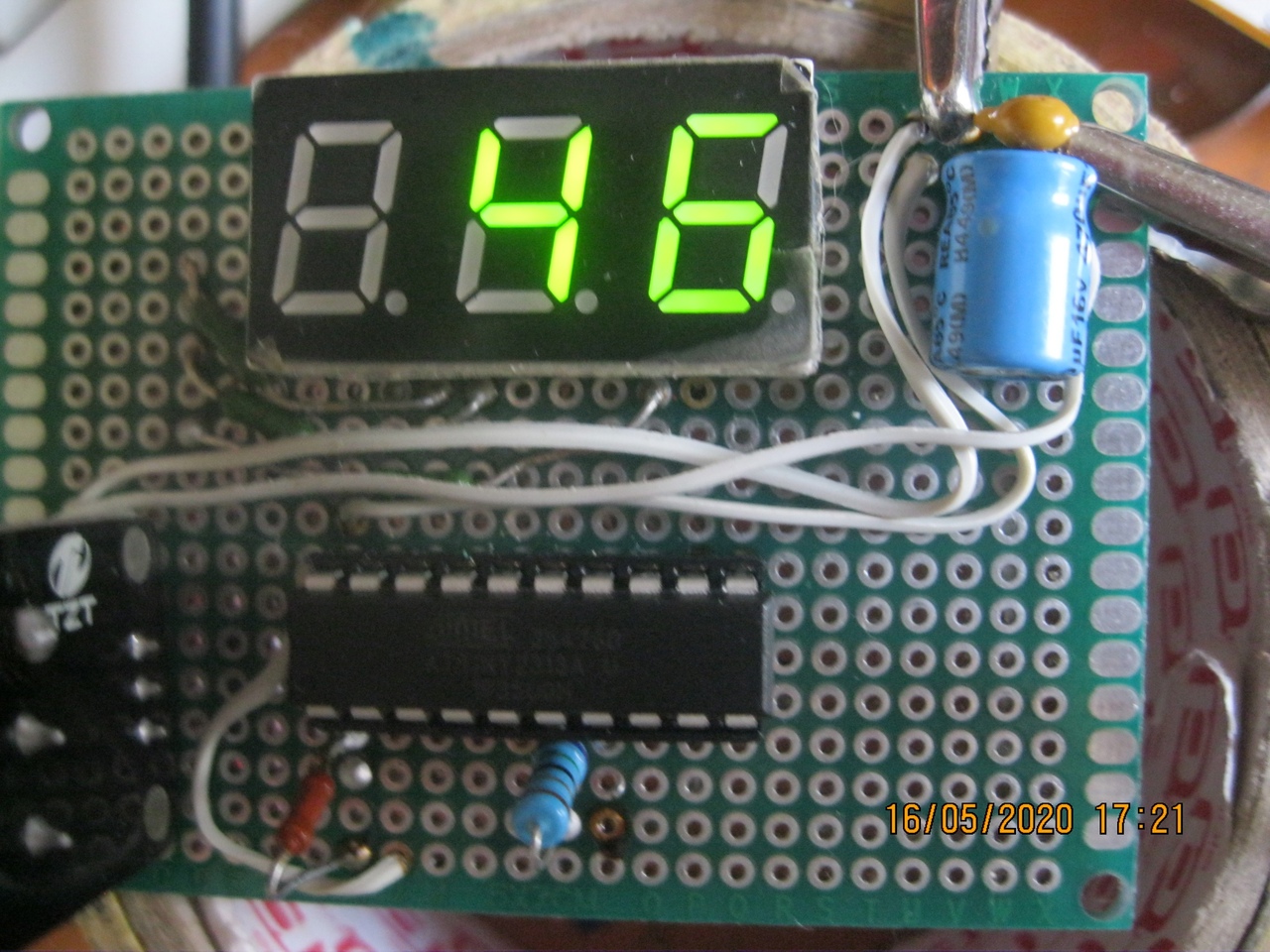

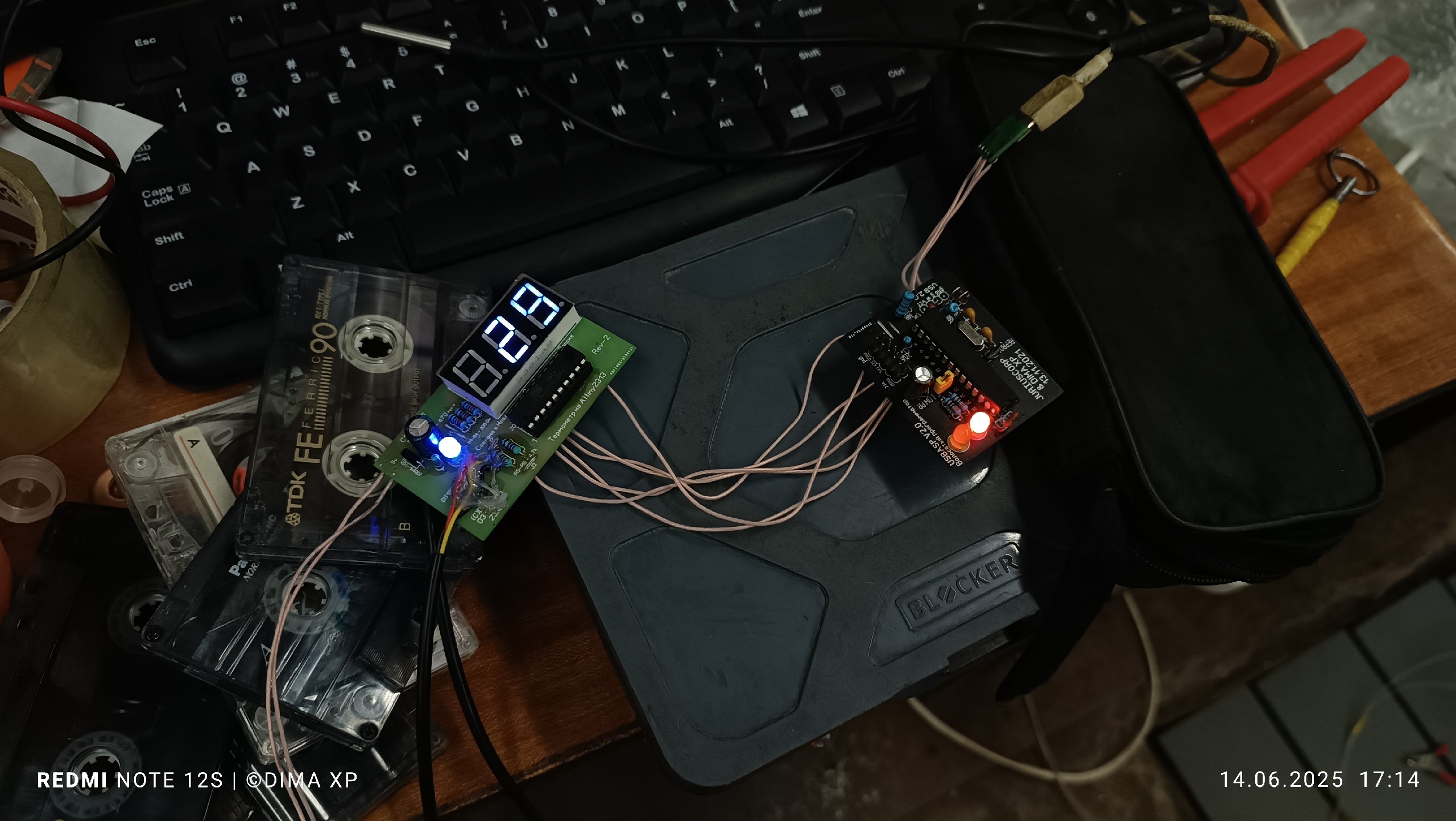

Первые признаки работы после прошивки

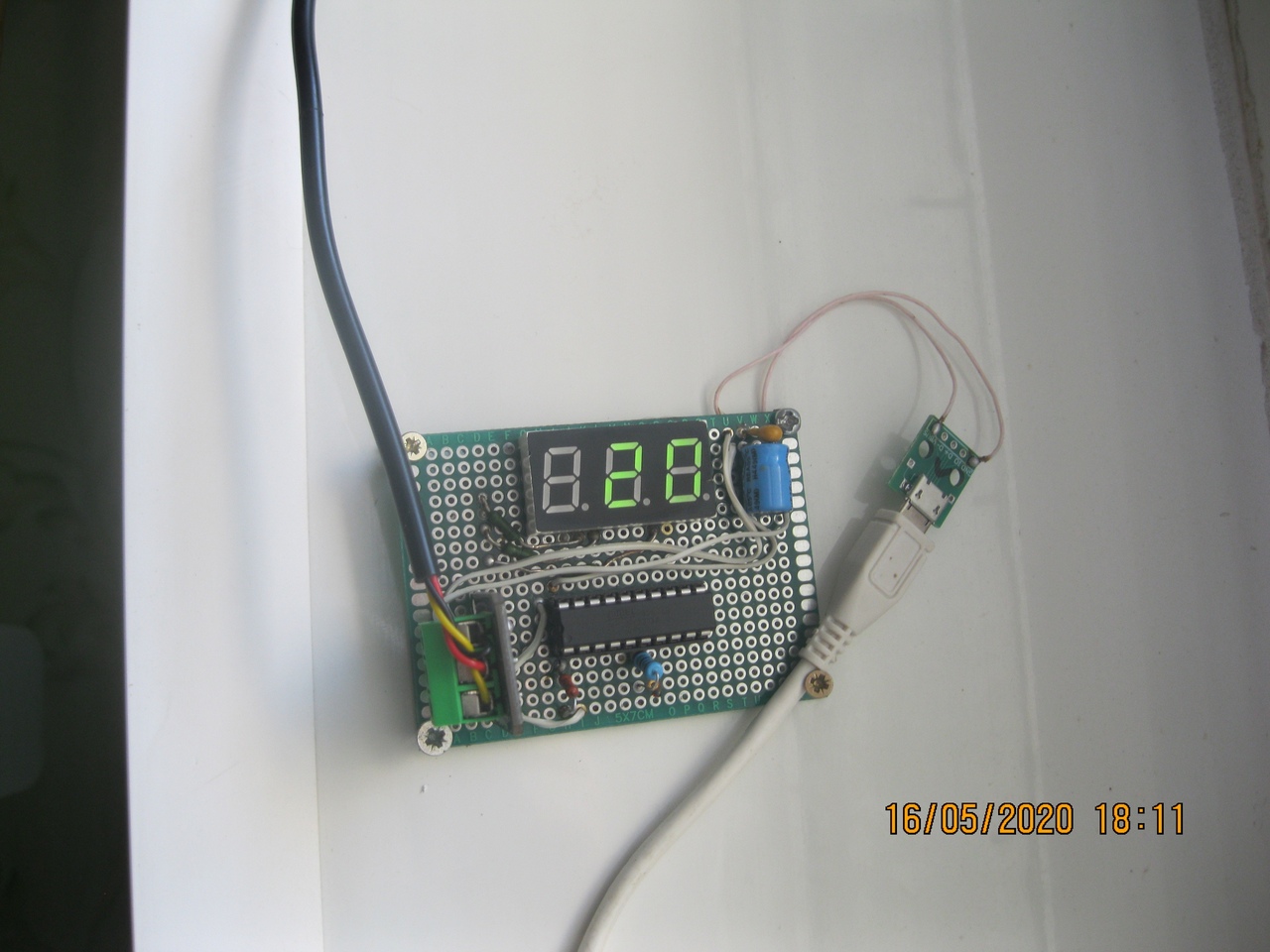

Термометр в работе -

Архив с прошивками

Печатная плата в формате Lay6
